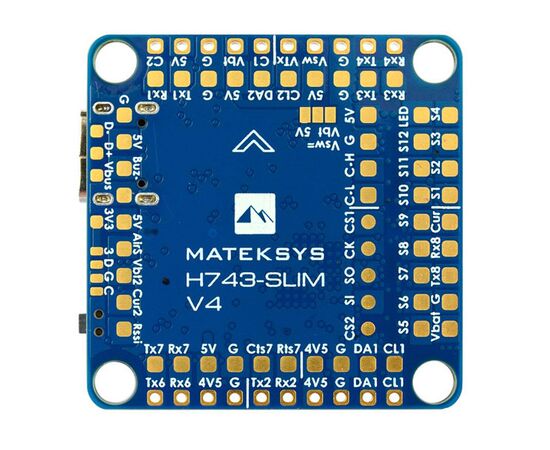

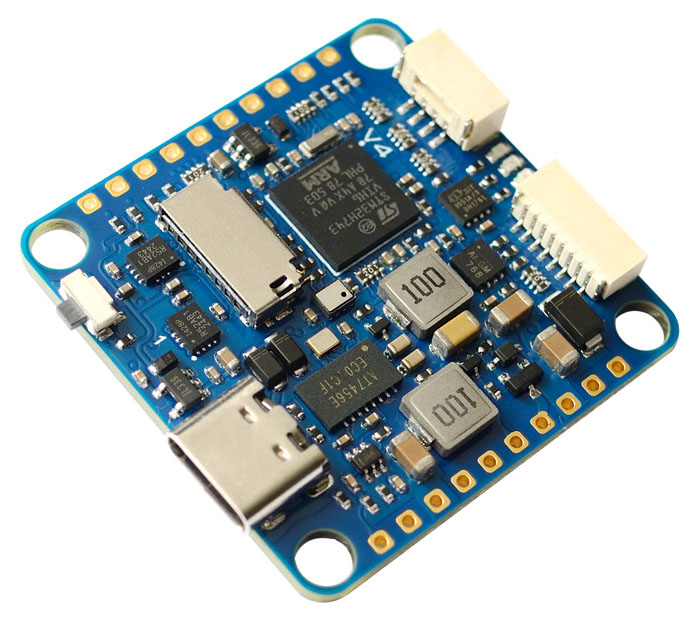

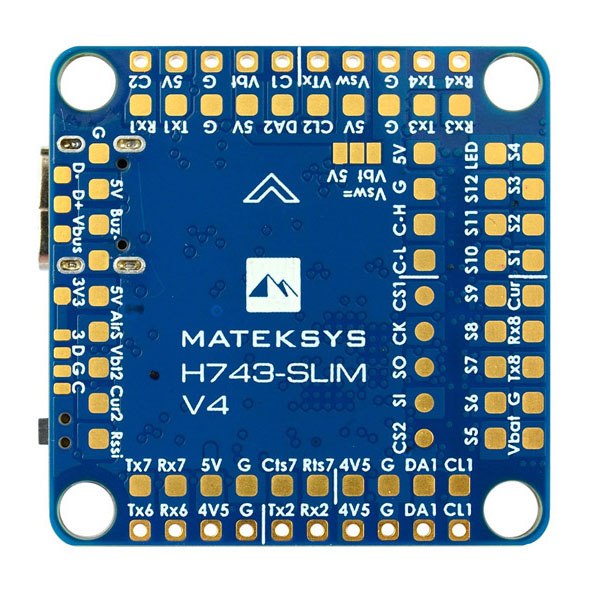

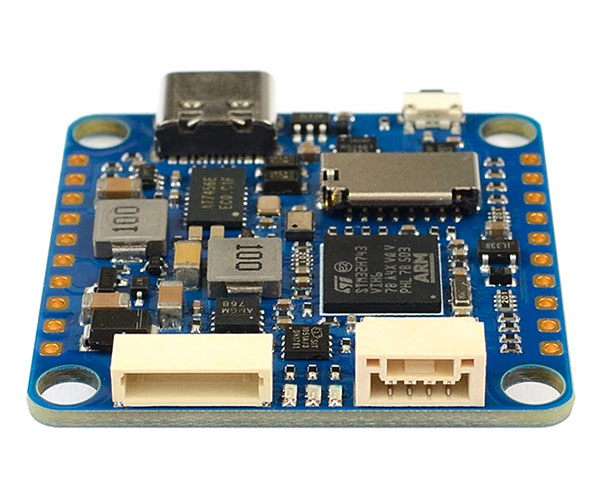

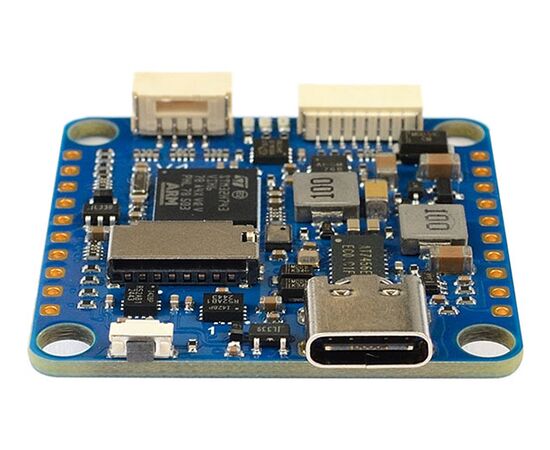

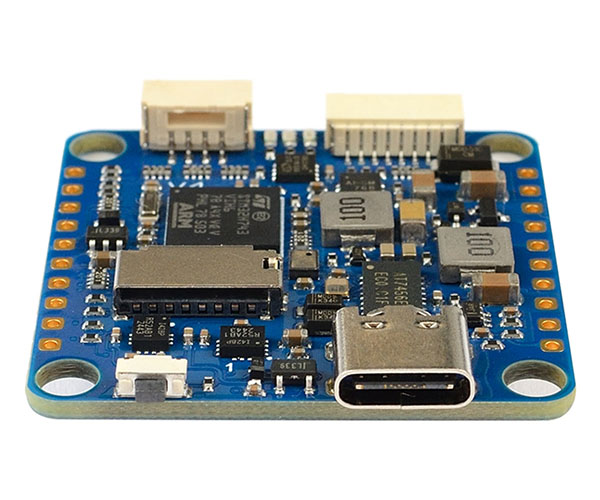

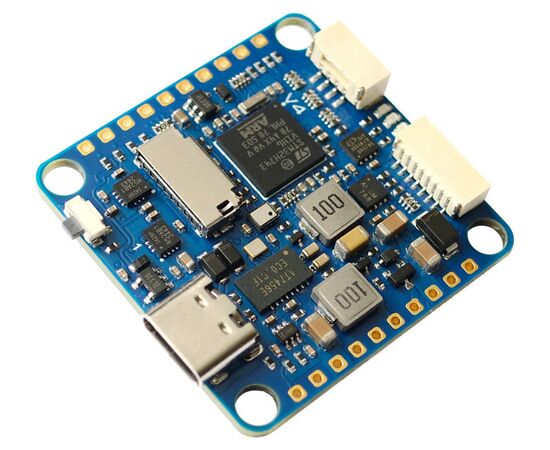

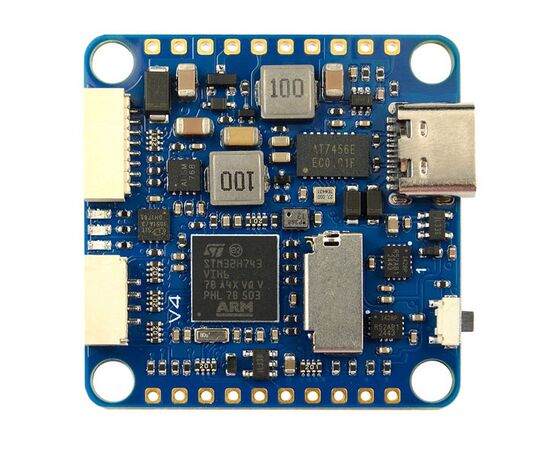

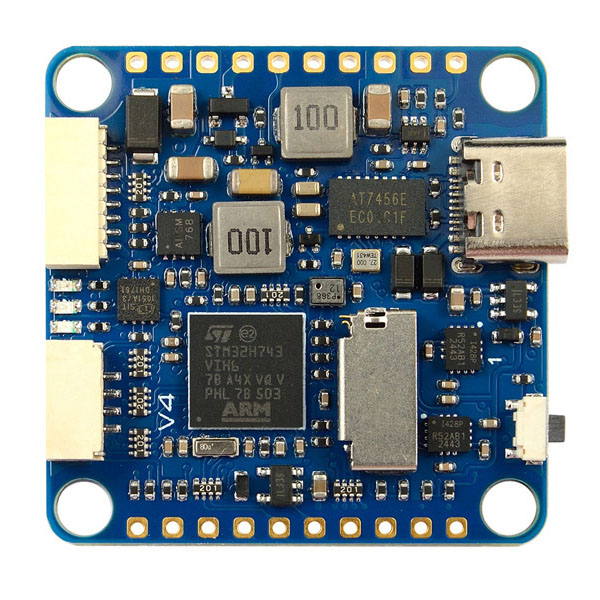

Полётный контроллер MATEKSYS H743-SLIM V4 — это высокопроизводительное решение для сложных FPV-сборок, крыльев и автономных аппаратов. Устройство построено на базе мощного процессора STM32H743VIH6 (480 МГц) и оснащено двумя надёжными гироскопами ICM42688P.

Контроллер отличается огромным количеством портов подключения (7 UART-портов, 13 PWM-выходов, шина CAN и 2 порта I2C), поддерживает работу со слотом MicroSD для записи чёрного ящика и совместим с ведущими прошивками: ArduPilot, BetaFlight и INAV.

В четвёртой версии производитель увеличил рабочий ток для BEC 5 В (с 2 А до 2,5 А) и для выхода питания видеопередатчика и камер VBAT (до 2 А). Добавлена TVS-защита от скачков напряжения на входе, а также усилена защита портов ввода-вывода. Кроме того, старый барометр заменён на современный датчик DPS368 с классом защиты IPX8, который не боится влажности, конденсата и пыли.

Спецификация

• Процессор (MCU): STM32H743VIH6 (480 МГц, 1 МБ RAM, 2 МБ Flash)
• Гироскоп: два ICM42688P
• Барометр: DPS368 (с защитой IPX8 от воды и пыли)
• OSD: AT7456E (также поддерживается DJI FPV OSD на любом свободном UART)
• Черный ящик: слот для MicroSD-карт
• Входное напряжение: 6–36 В (2–8S LiPo) со встроенной TVS-защитой
• BEC 5 В: 2,5 А постоянно (до 3 А в пике)
• Питание VTX / камеры: отфильтрованный выход до 2 А (переключаемый)
• Интерфейсы:
  • 7 × UART со встроенной инверсией
  • 13 × PWM
  • 2 × I2C
  • 1 × CAN
  • 6 × ADC
• USB-порт: Type-C
• Поддерживаемые прошивки:
  • ArduPilot (таргет MATEKH743)
  • BetaFlight (таргет MATEKH743)
  • INAV (таргет MATEKH743)
• Дополнительно: поддержка подключения двух камер (с переключателем)
• Монтажные отверстия: 30,5 × 30,5 мм (отверстия 4 мм с демпферами под 3 мм)
• Размеры: 36 × 36 × 5 мм
• Вес: 7 г

Комплектация

• 1 × Полётный контроллер MATEKSYS H743-SLIM V4
• 6 × Силиконовые демпферы (переходники с M4 на M3)
• 1 × Кабель JST-SH1.0 8-контактный (длина 5 см)
• 2 × Разъём JST-SH1.0 8-контактный
• 1 × Кабель JST-GH-4P на JST-GH-4P для шины CAN (длина 20 см)

Оригинальное название: MATEKSYS Flight Controller H743-SLIM V4
