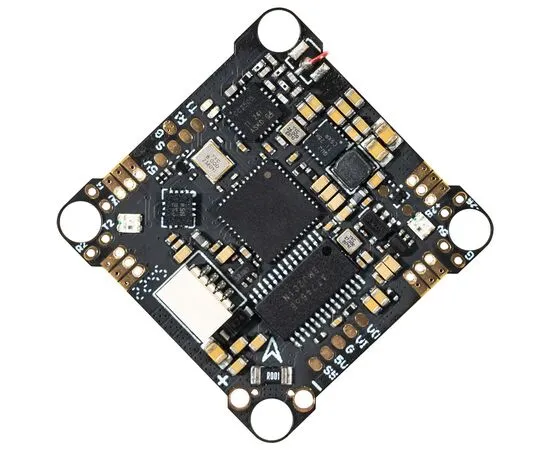

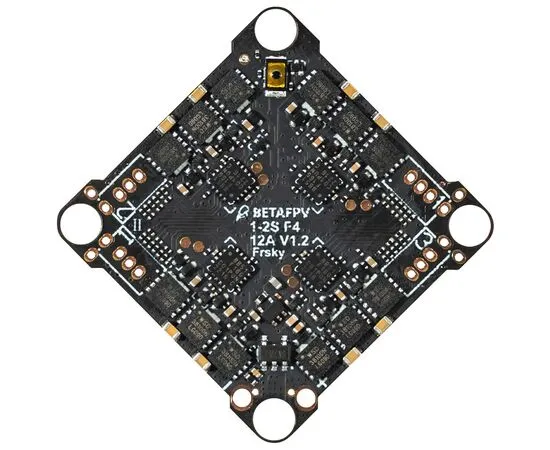

Полётный контроллер F4 1S AIO Brushless 12A (BETAFPV)
Обе версии полётного контроллера (и ELRS v2.2, и Frsky v1.2) поддеживают питание от 2S аккумулятора.
F4 1S 12A AIO V2.2 — стоковый полётный контроллер квадрокоптера BETAFPV Cetus X, он также отлично подходит для 85-мм вуп дронов, таких как Meteor85, и 3-дюймовых дронов-зубочисток, например, HX115 SE и HX115 LR.
Большинство 1S полётных контроллеров на рынке поставляются с 5A ESC, тогда как BETAFPV F4 1S AIO оборудован 12A ESC, что даёт больше возможностей для 3-дюймовых дронов-зубочисток и 85-мм вуп-дронам.
Встроенный измеритель тока, 2 программируемых RGB светодиода и приемник SPI Frsky. При этом имеются контактные площадки для внешних приемников с UART1 и UART2, для зуммеров и т. д.
Шаблон установки вуп-дронов совместим с большинством 1S рам размером 3 дюйма. Для подключения проводов моторов предусмотрены большие контактные площадки, что упрощает пайку.
Спецификация

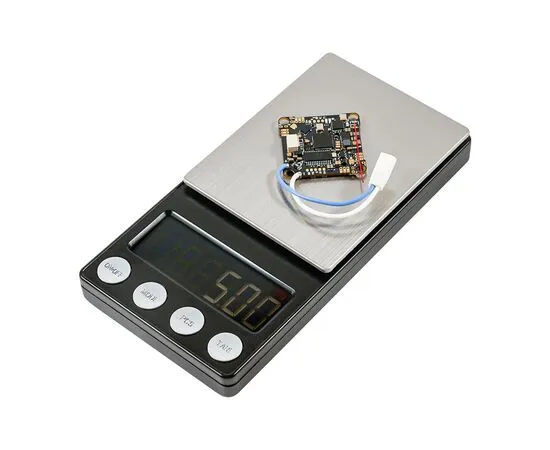

- Вес: 4,74 г (без кабеля питания и разъёма BT2.0)
- Процессор: STM32F411CEU6 (100 МГц)
- IMU: BMI270 (соединение по SPI)
- Версия прошивки:
- ELRS: betaflight_4.3.1_BETAFPVF4SX1280
- Frsky: betaflight_4.2.11_BETAFPVF411RX
- OSD: встроенное OSD BetaFlight (STM32 управляет чипом OSD по SPI в режиме DMA)
- Приёмник: SPI ELRS 2,4 ГГц / SPI Frsky
- Монтажный шаблон: 26 × 26 мм (подходит для вуп-дронов)
- Порт USB: SH1.0 4-контактный
ESC-контроллер
- Встроенный ESC с непрерывным током 12 А и пиковым током 25 А
- Входное напряжение: 1-2S LiPo
- Прошивка ESC: C_X_30_48_V0.18.1.hex для Bluejay BB51
- Поддержка сигналов: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
Рекомендованные компоненты
- Дроны: Cetus X, с рамой 85-мм, как у Meteor85, Meteor85 HD, 3-дюймовые дроны-зубочистки
- Аккумуляторы: BT2.0 450 мАч 1S 30C, BT2.0 450 мАч 2S 45C
- Моторы: 1102 18000KV, 1103 11000KV
- Пропеллеры: 2-лопастные HQ3020, 4-лопастные 2020
Комплектация
- 1 × Полётный контроллер F4 1S 12A AIO FC
- 4 × Антивибрационные резиновые амортизаторы
- 8 × Винты M2 x 10 мм
- 4 × Гайки M2
- 8 × Разъёмы PH-1.25 для моторов
- 1 × Кабель SH1.0 (4-контактный) - SH1.0 (4-контактный)
- 1 × Адаптер SH1.0 (4-контактный) - USB-C
Оригинальное название: BETAFPV F4 1S 12A AIO Brushless Flight Controller
