Отличия пультов iF8 и iF8-E

По информации от производителя в новой версии пульта (iF8-E) были исправлены некоторые недочёты. Функционал остался прежним.

Общая информация

iFlight Alpha A75 Analog Whoop – это комплект RTF (Ready To Fly), в который входят: небольшой FPV коптер с оптимальным соотношением веса и мощности, видео шлем, пульт дистанционного управления, зарядное устройство.

Особенности

• Двигатели XING 1103 8000KV, больше крутящего момента и эффективности
• Коптер предварительно настроен. По умолчанию включен режим самобалансировки Angle-Mode, а VTX установлен на 25 мВт.

Характеристики дрона Alpha A75 Analog

• Полетный контроллер FC: SucceX-D 20A Whoop F4 AIO
• Двигатели: XING 1103 8000KV FPV Micro бесколлекторные

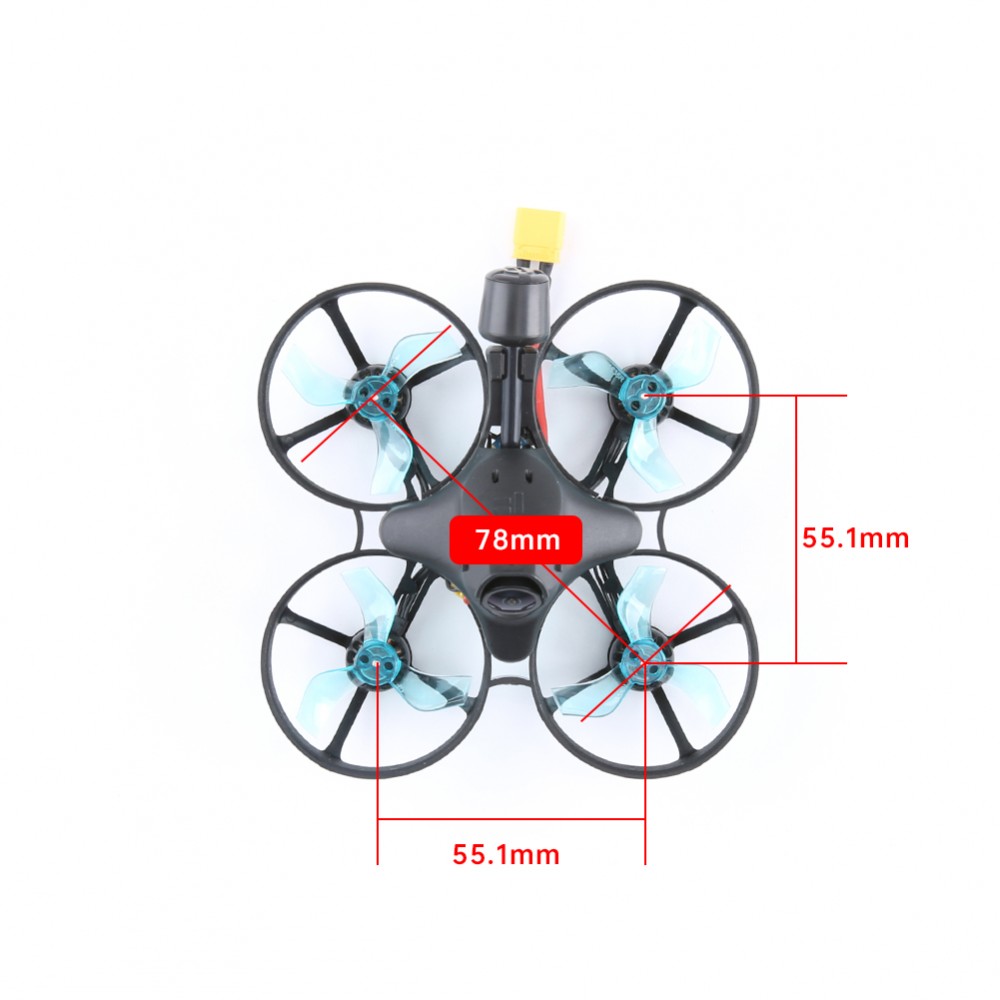

• Колесная база: 78 мм
• Размер корпуса: 102,9 х 102,9 мм
• Пропеллеры: HQ 40 мм 1,6-дюймовые 4-лопастные и Gemfan 1635 3-лопастные
• Шаблон установки FC: 25,5 х 25,5 мм
• Пространство под FPV-камеру: 14 мм

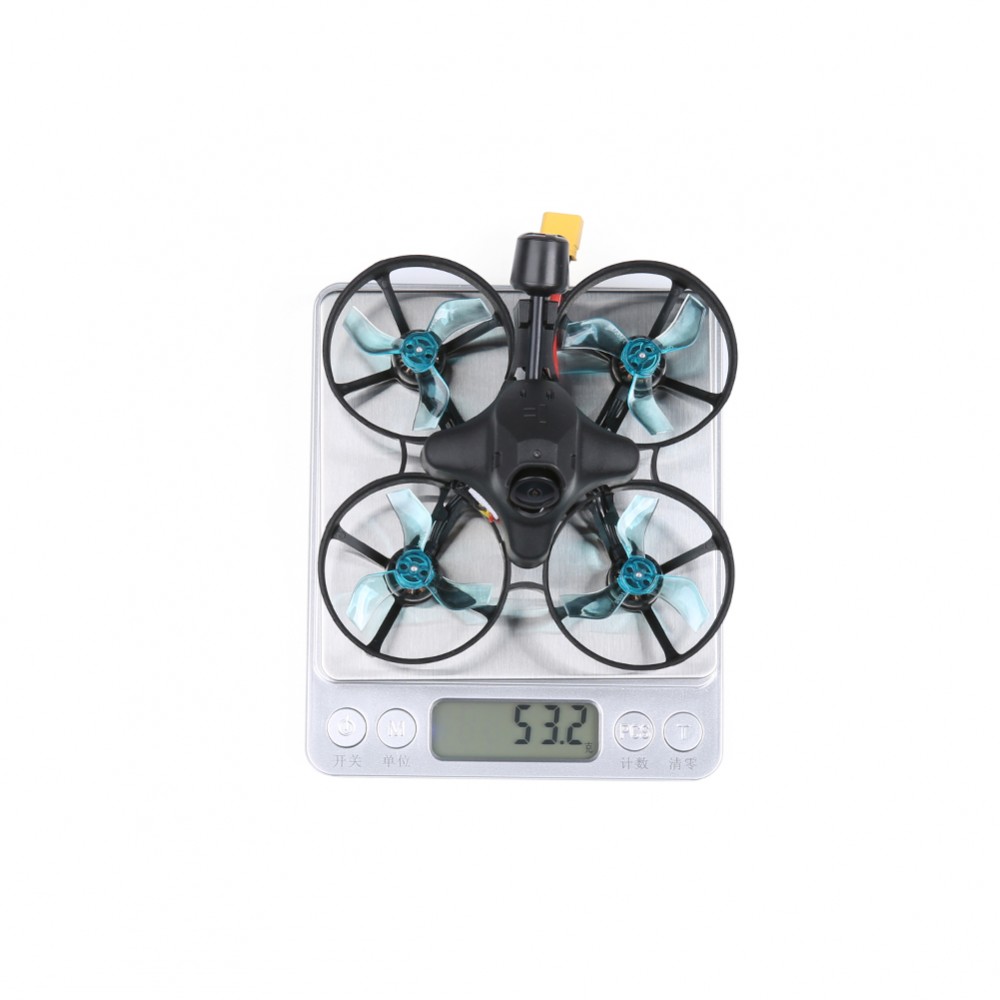

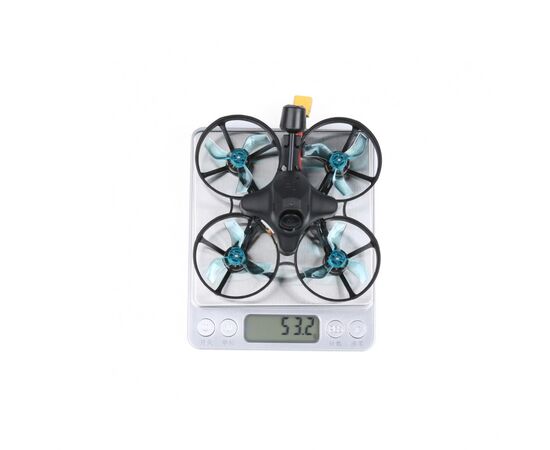

• Вес: 52,1 г (без аккумулятора)

Полетный контроллер FC SucceX-D 20A F4 Whoop AIO

• Размер: 30,5 х 30,5 мм
• Шаблон установки: 25,5 х 25,5 мм / диаметр 3 мм
• Разъем: Micro-USB
• Процессор MCU: STM32F411
• Гироскоп: MPU6000
• Черный ящик: 8 МБ
• Выход BEC: 5В 2A / 10В 2A
• INA pad: UART2 (nR2)
• Барометр: нет
• Постоянный ток: 20A, 25A (пиковый)
• Питание: 2-4S
• Датчик тока: да
• Прошивка BLHeli: BLHeli-S
• ESC Телеметрия: нет
• Прошивка: IFLIGHT_F411_PRO
• Прошивка ESC: G-H-30 BLS

Видеопередатчик VTX SucceX Micro 300 мВт 5,8 ГГц

• Мощность: PIT / 25/100/200 мВт / 300 мВт
• Разъем антенны: IPEX (UFL)
• VTX протокол: IRC Tramp
• Размер: 13,5 x 14,5 мм
• Вес: 1,4 г
• Размер Mini VTX: 20 x 20 мм, отверстие 2 мм, общий вес (включая VTX): 3,4 г

Пульт дистанционного управления iF8-E

• Размер: 160 х 130 х 45 мм
• Вес: 233 г
• Частота: 2,400-2,480 ГГц
• Радиочастотный модуль: совместимый с многопротокольным модулем (CC2500)
• Варианты протокола: D8 / D16 v1 FCC / D16 v1 LBT / D16 v2 FCC / D16 v2 LBT (без поддержки Frsky ACCESS)
• Максимальная мощность передачи: 20 дБ
• Коэффициент усиления антенны: 2 дБи
• Диапазон: 1-2 км при 20 дБ (в зависимости от уровня шума и приёмника)
• Аккумулятор: встроенный литиевый 3,7 В 1000 мАч
• Зарядка: встроенная USB-C зарядка
• Прошивка: OpenTX iF8 Edition (специальная версия iF8)
• Многопротокольный TX-модуль
• Каналы: до 8 каналов (в зависимости от модели / приемника)

Совместимость

• Все приемники, совместимые с D8 и D16
• Протокол Frsky ACCST (протокол ACCESS не поддерживается)
• Приемник iF8 D8RX
• Приемник iF16

Видео шлем iFlight FPV с функцией DVR

• Частота: 40 каналов 5,8 ГГц (включая RaceBand)
• Встроенный аккумулятор: 3,7 В / 2000 мАч
• Размер: 155 х 144 х 113 мм
• Вес: 295 г (с аккумулятором 3,7 В 2000 мАч)
• Крепление на голову: регулируемое с 3 сторон
• Размер экрана: 4,3 дюйма
• Разрешение: 800 х 480 (нет размытия после увеличения линзами)
• Яркость: 300 кд/м2 со специальной светодиодной подсветкой высокой яркости для полётов на открытом воздухе
• Карта памяти: поддержка до 32ГБ
• DVR: есть
• Аккумулятор: встроенный 3,7 В 2000 мАч, полного заряда хватает на 3,5 часа работы
• 92%-прозначные линзы не искажают и не размывают изображение по краям экрана.

Приемник R81

• Частота: 2400-2483,5 МГц
• Размер: 17 х 11 мм
• Вес: 2 г
• Количество каналов: 8
• Форма сигнала: D8
• Выход: инвертированный SBUS / выходной RSSI
• Рабочее напряжение: 4,5-6 В
• Длина антенны: 9 см

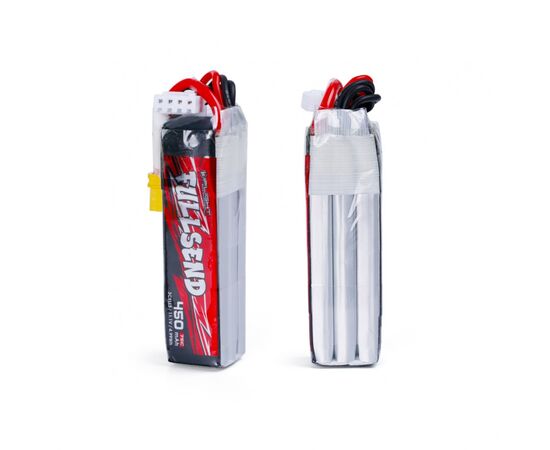

Аккумулятор FULLSEND 3S 75C LiPo - XT30

• Минимальная емкость: 450 мАч
• Конфигурация: 3S1P / 11,1 В / 3 ячейки
• Скорость разряда: 75C
• Вес нетто: 39,2 г
• Размеры: 19,5 х 16,5 х 63 мм
• Разъем для зарядки: JST-XHR-4P
• Разрядный разъём: XT30

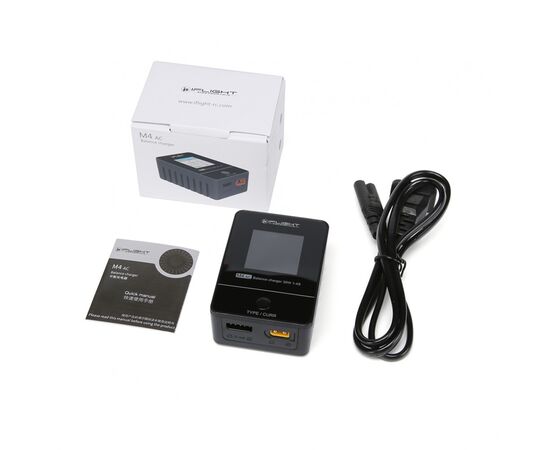

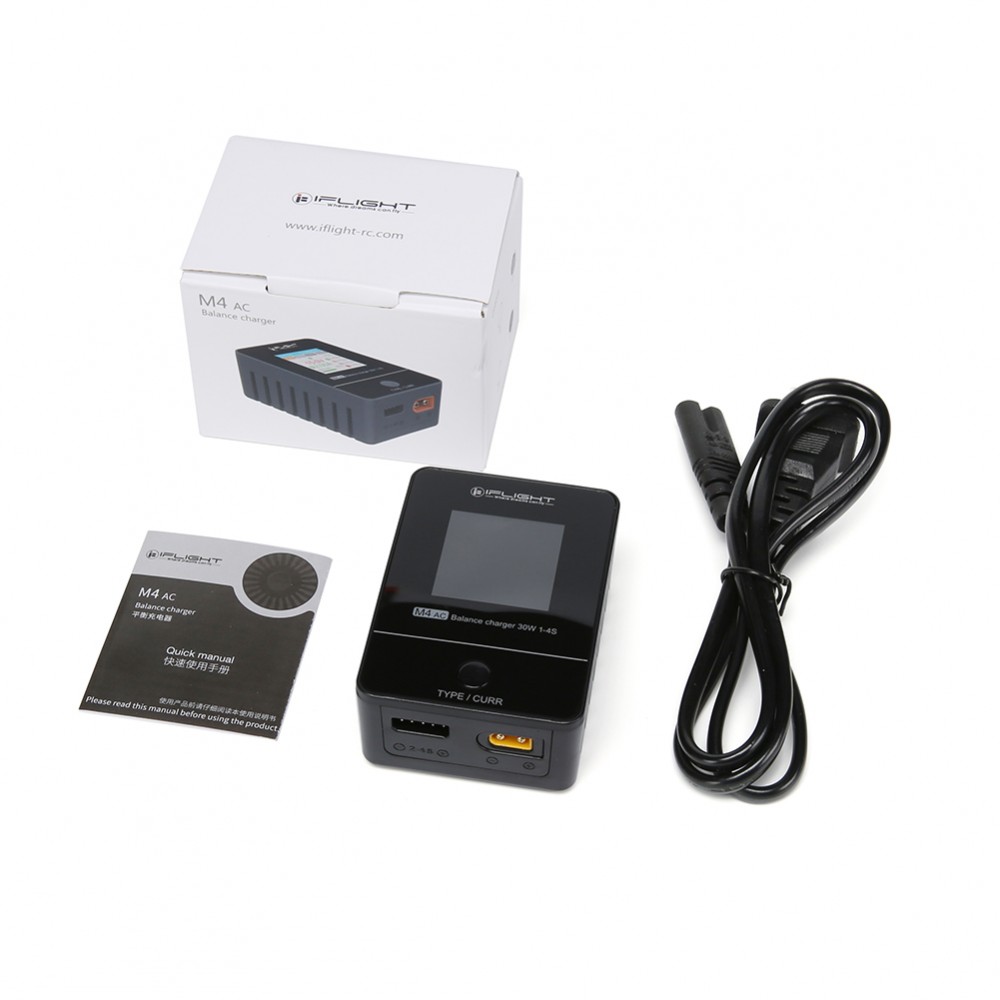

Зарядное устройство M4 AC 30 Вт 1-4S XT30

• Вход: AC 100-240 В, макс. 30 Вт
• Тип аккумулятора: LiPo LiHV LiFe 1-4S
• Мощность зарядки: 0,5-2,5 А при 25 Вт
• Балансировочный ток: 200 мА при 2-4S
• Точность зарядки: <0,005В
• Дисплей: ЖК IPS 1,54 дюйма, разрешение 240 х 240
• Размер: 75 х 54 х 30 мм
• Вес: 120 г
• Разъем: XT30
• Подходит для LiPo аккумулятора 4S 350 мАч – 850 мАч.

Инструкции по использованию

• Подключите шнур питания, и после загрузки, войдите в основной интерфейс.
• Нажмите и удерживайте кнопку в течение 2 секунд, чтобы выбрать напряжение отключения батареи.
• Нажмите кнопку один раз, чтобы выбрать зарядный ток.
• Подключенное к основному порту аккумулятора и порту балансировки, зарядное устройство автоматически начнет зарядку после обнаружения нормального напряжения аккумулятора.
• После каждого включения вам нужно нажимать кнопку один раз, чтобы разблокировать ее, прежде чем она начнет автоматически заряжать.

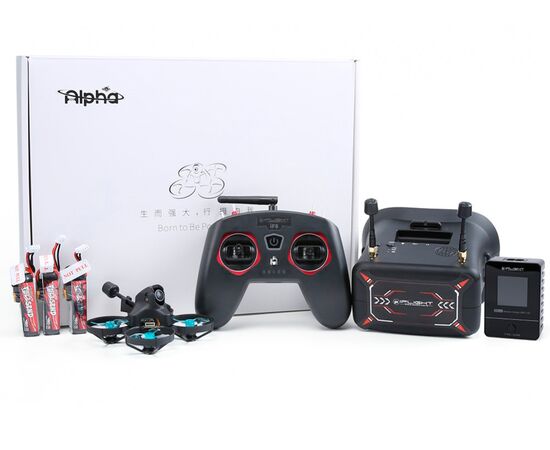

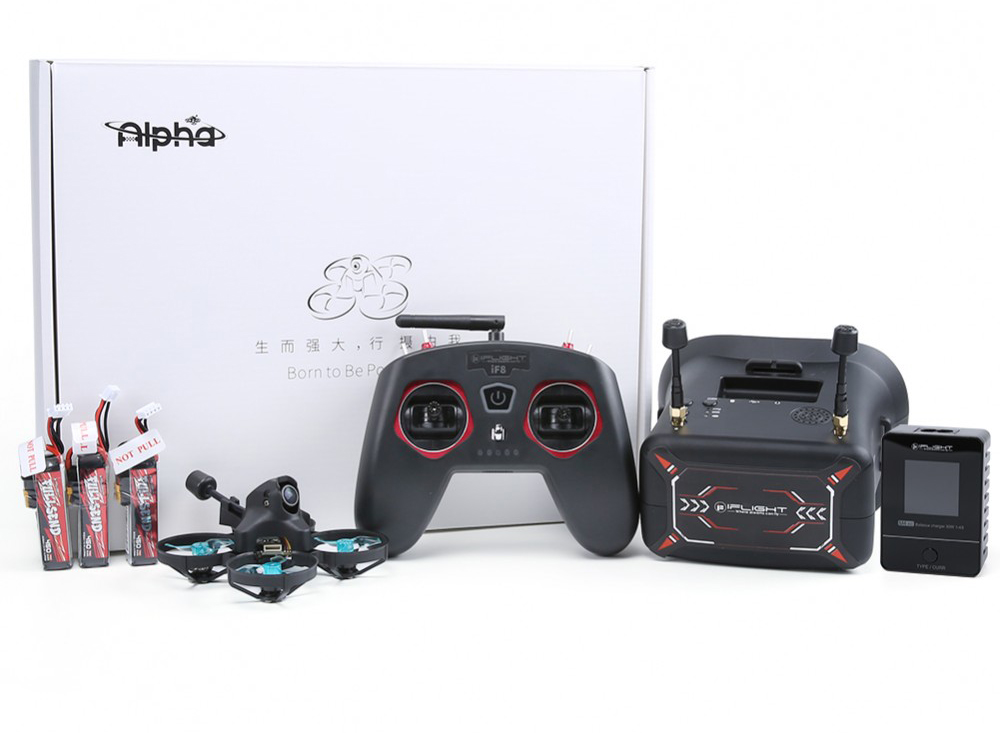

Комплект поставки

• 1 х Готовый и протестированный квадрокоптер
  - 1 x Рама Alpha 78 мм
  - 1 x Камера RunCam Nano2
  - 1 x Видеопередатчик VTX 5,8 ГГц SucceX Micro Force 300 мВт
  - 1 x Антенна iFlight Albatross RHCP 5,8 ГГц
  - 1 х Комплект пропеллеров HQ 40 мм 1,6-дюймовые 4-лопастные (цвет может варьироваться)
  - 1 х Комплект пропеллеров Gemfan 40 мм 1,6-дюймовые 1635 3-лопастные (цвет может варьироваться)
  - 2 x Ремешок для LiPo аккумулятора 10 х 130 мм
• 1 x Пульт дистанционного управления iF8-E
• 1 x Приемник R81
• 1 x Видео шлем iFlight FPV
• 3 х Аккумулятор FULLSEND 3S 450 мАч
• 1 x Зарядное устройство

Оригинальное название Alpha A75 Analog Whoop - RTF
Код производителя A75-RTF

Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
