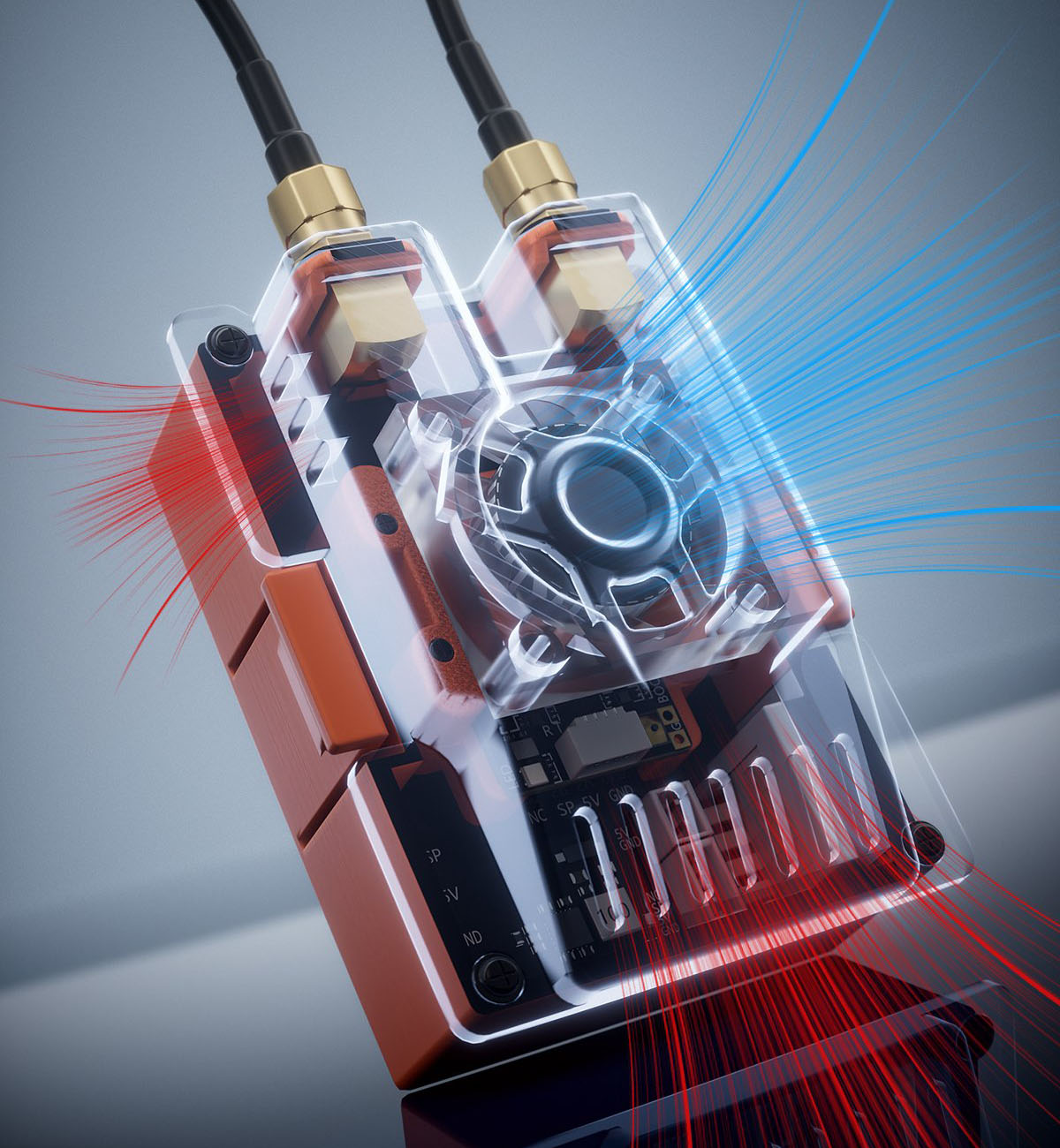

Комплект модернизации приёмника в ВЧ модуль GEPRC JR-Bay (версия 3D Kit) (915 МГц / 2,4 ГГц)

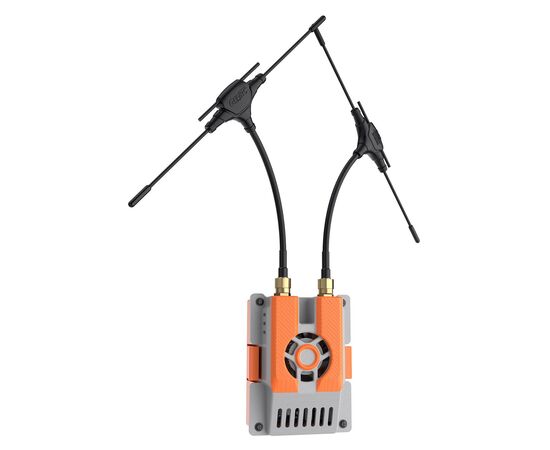

Комплект GEPRC для модернизации ELRS приёмника в ВЧ модуль. Совместим с различными пультами управления, имеющими отсек JR (Micro). Оснащён двумя Т-образными двухдиапазонными антеннами 915 МГц / 2,4 ГГц. Подключить приёмник можно тремя способами: пайка, разъёмы SH1.0 или контакты pogo.
Внимание! Приёмник не входит в комплект.
Метод установки
- Откройте конфигуратор ExpressLRS или перейдите на сайт онлайн-прошивки ELRS;
- Выберите соответствующую модель приёмника;
- В расширенных настройках включите опцию «RX as TX» и установите для нее значение «external» TX;
- Следуйте стандартной процедуре прошивки, чтобы установить прошивку «RX as TX»;
- Подключите контакты GND, 5V, TX приемника к контактам GND, 5V и SP комплекта GEPRC JR-Bay соответственно;
- После перезагрузки приёмник будет работать как передающий модуль.
Характеристики
- Оригинальное название: GEPRC RX as TX JR-Bay Modification Kit
- Тип: JR (Micro по классификации TBS)
- Входное напряжение: 2-6S
- Выходное напряжение: 5 В 1 А
- Материал корпуса: PLA пластик
- Совместимые приёмники: использующие чипы ESP32 или ESP32-C3
- Метод подключения: пайка, разъёмы SH1.0, контакты pogo
Комплектация
- 1 × PCBA плата для приёмника
- 1 × Комплект деталей корпуса
- 2 × Двухдиапазонные T-антенны 915 МГц / 2,4 ГГц
- 2 × Угловой переходник IPEX1 - SMA
- 1 × Вентилятор охлаждения
- 1 × 4-контактный разъём Pogo
- 1 × 4-контактный силиконовый кабель
- 6 × Винт M2×5
- 8 × Саморез M1.4×6
- 8 × Саморез M1.4×8
Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
