GPS модуль Flywoo GOKU GM8 MINI V2 с компасом
Описание
- Модель: FLYWOO GM8 MINI V2.0 GPS
- Размер: 18 × 18 × 6 мм
- Вес: 4,6 г
- Разъём: 6-пиновый 1,25 мм
Особенности
- GPS-модуль, двухмодульный компас
- С электронным компасом IC QMC5883L
Спецификация
Электрические характеристики
- Чип: M8030-KT
- Спутниковые системы: GPS, ГЛОНАСС, Galileo, BeiDou, QZSS и SBAS
- Частота: GPS L1, ГЛОНАСС L1, BeiDou B1, SBAS L1, Galileo E1
- Каналы: 72
Чувствительность
- Отслеживание: -167 дБм
- Повторное получение: -160 дБм
- Холодный старт: -148 дБм
- Горячий старт: -156 дБм
Точность
- Положение по горизонтали: 2,0 м CEP 2D RMS SBAS Enable (Типичное открытое небо)
- Скорость: 0,1 м / сек 95% (SA выкл.)
- Время: 1 мкс синхронизируется со временем GPS
Время получения данных
- Холодный старт: 26 с
- Теплый старт: 25 с
- Горячий старт: 1 с
Данные и частота обновления
- Скорость поддержки: от 4800 бит / с до 921600 бит / с, по умолчанию 9600 бит / с
- Уровень данных: TTL или RS-232, уровень TTL по умолчанию
- Протокол данных: NMEA-0183 или UBX, по умолчанию NMEA-0183
- Один GNSS: 1 - 18 Гц
- Параллельные GNSS: 1 - 10 Гц, по умолчанию 1 Гц
Ограничения работы
- Высота: 50 000 м макс
- Скорость: 515 м/с макс
- Ускорение: менее 4g
Потребляемая мощность
- Питание: напряжение постоянного тока 3 - 5,5 В
- Ток: 50 мА / 5,0 В
- Рабочая температура: -40 ... +85°C
- Температура хранения: -40 ... +105°C
Индикация
- Светодиод TX: красный. Вывод данных — светодиод TX мигает.
- Светодиод PPS: красный. Индикатор PPS не горит, когда GPS не зафиксирован, мигает, когда зафиксирован.
Пины модуля
- 6 пинов:SCL SDA 3.3-5V TX RX GND

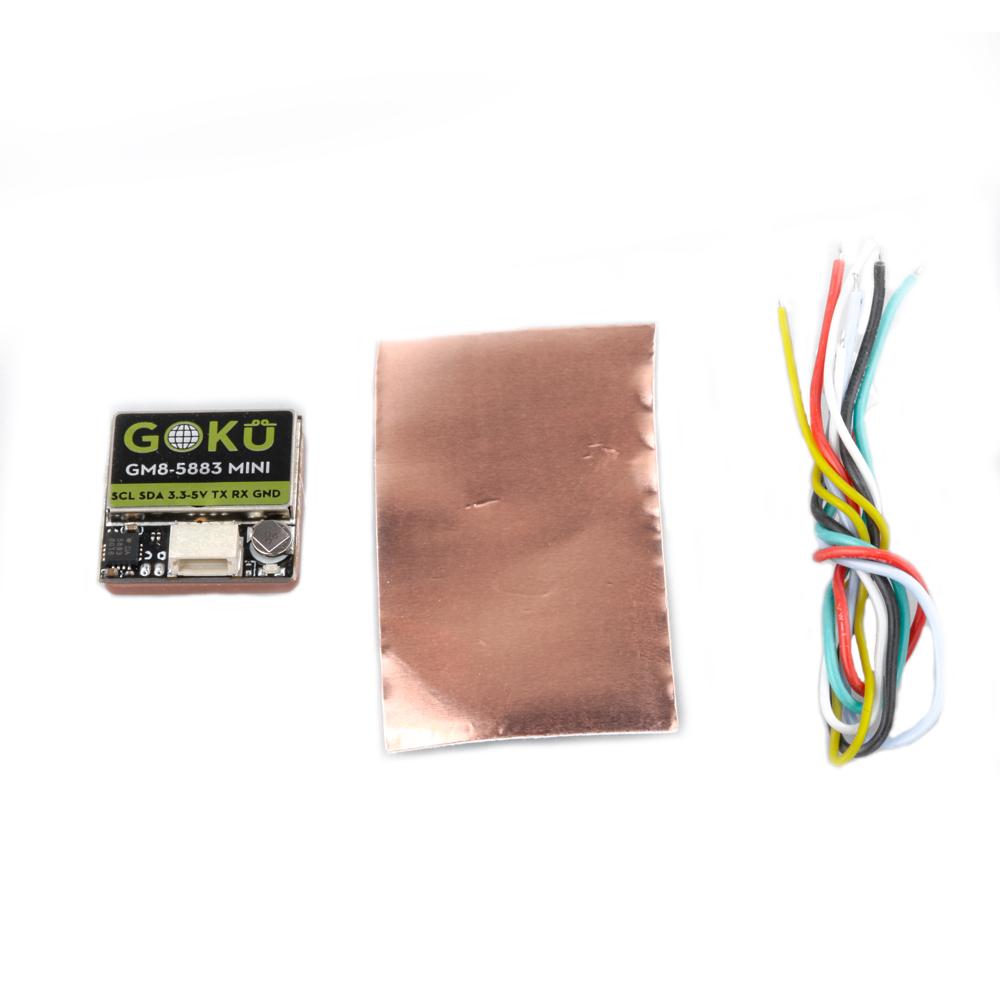

Комплектация
- 1 × GPS модуль Flywoo GOKU GM8 MINI V2 с компасом
- 1 × Кабель 10 см
- 1 × Медная фольга
Оригинальное название: GOKU GM8 MINI V2.0 GPS w/ Compass
Бренд
FLYWOO
