Полётный контроллер Happymodel X14 1-2S 12A AIO (ELRS 2,4 ГГц)

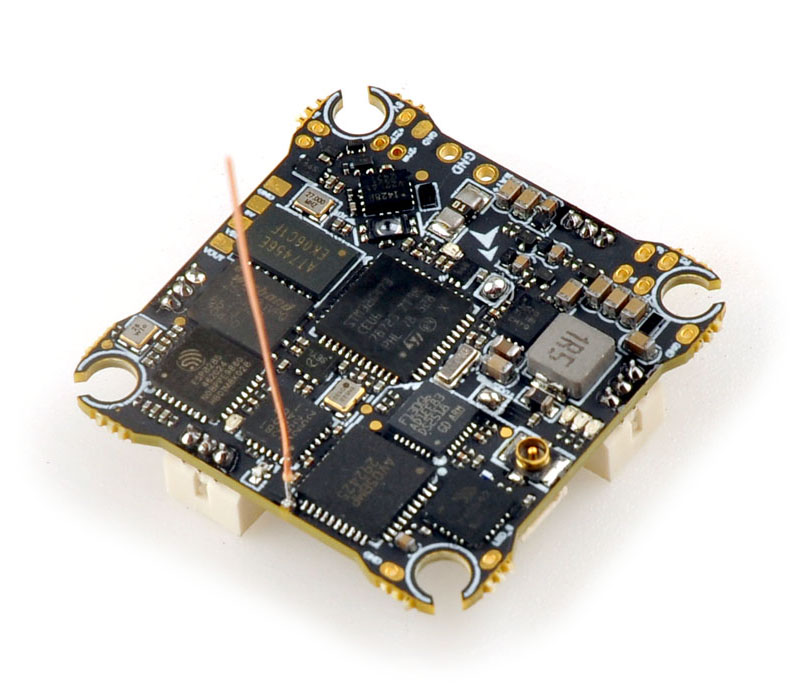

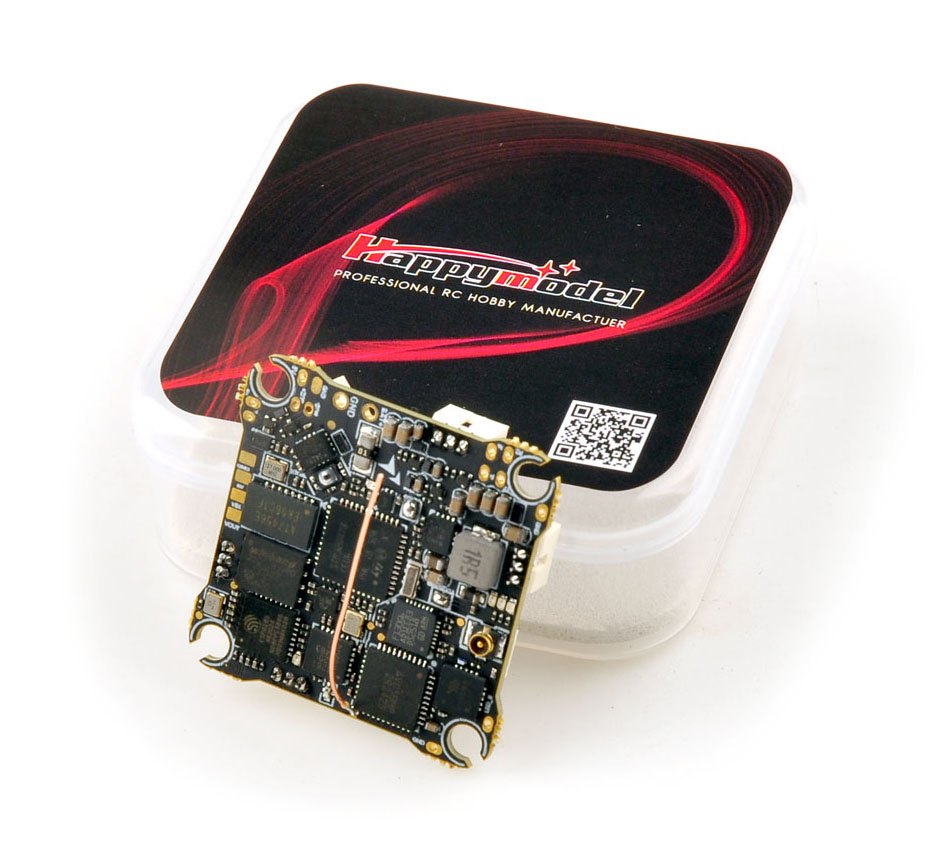

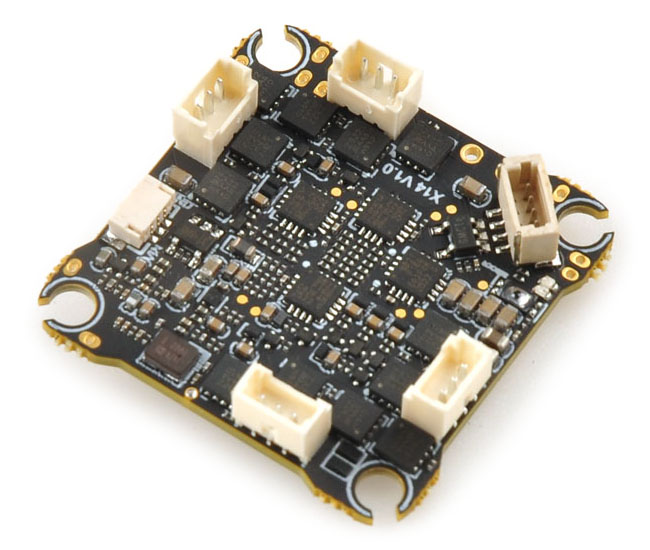

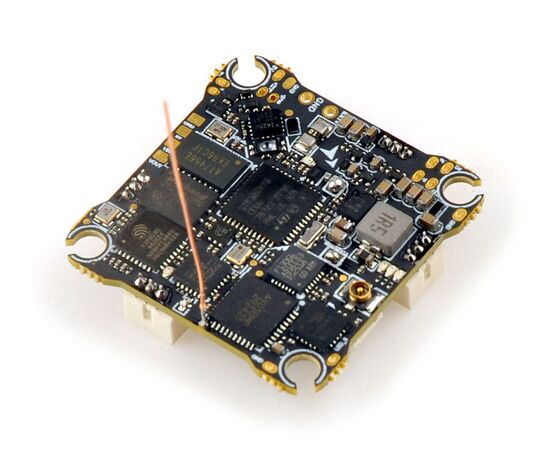

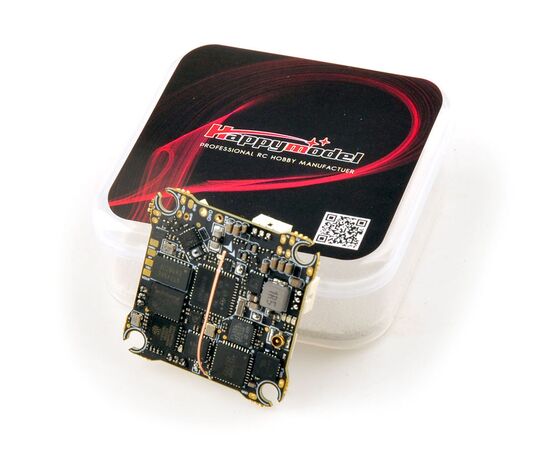

Happymodel X14 ELRS AIO — полётный контроллер формата «всё в одном», созданный на смену популярной модели X12. Плата построена на базе производительного процессора STM32G473 с увеличенным числом UART-портов и объединяет в себе регулятор оборотов на 12 А, видеопередатчик мощностью до 400 мВт и последовательный UART-приёмник ELRS 2,4 ГГц.
Характеристики
Полётный контроллер
- Процессор (MCU): STM32G473CEU6
- Гироскоп / акселерометр: ICM42688P или LSM6DSV16X
- Память чёрного ящика: 16 МБ
- Датчики: напряжения и тока
- Встроенный BEC: 5 В 2 А (макс.)
- Интерфейсы UART: UART1, UART2, UART3 (выделен под RX), UART4 (под VTX)
- OSD: встроенный чип AT7456ELAH (Betaflight OSD)

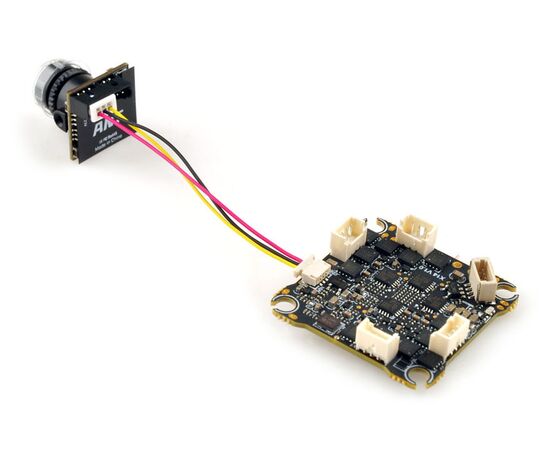

- Разъём для камеры: 3-пиновый с шагом 0,8 мм
- Таргет прошивки FC: CRAZYBEEG473

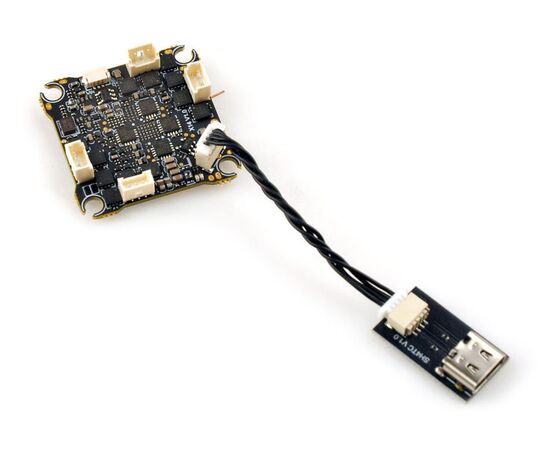

- USB-интерфейс: выносной через 4-контактный разъём SH1.0
- Поддерживаемые силовые разъёмы: XT30 или A30
- Монтажная схема: 25,5 × 25,5 мм

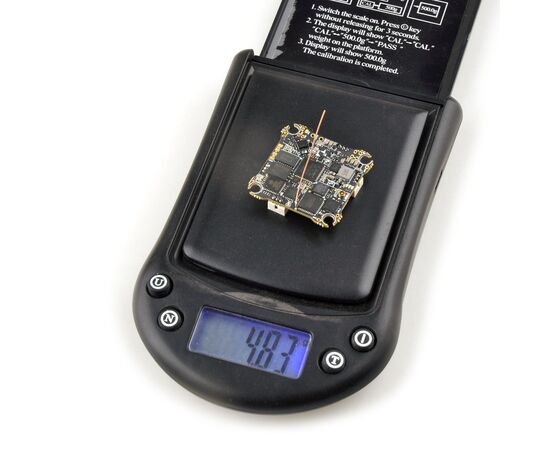

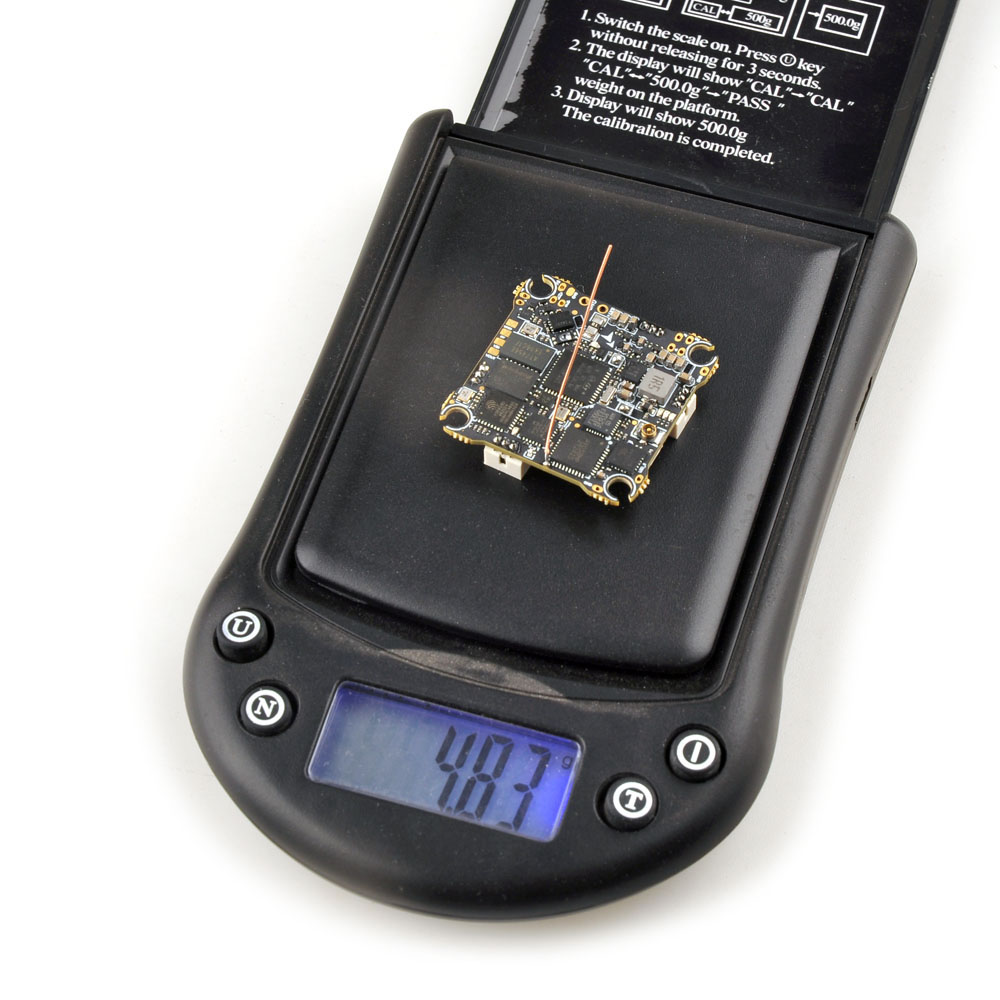

- Вес: 4,83 г (без силового кабеля и антенны VTX)
Регулятор оборотов (ESC)
- Входное напряжение: 1–2S LiPo / LiHV
- Постоянный ток: 12 А
- Пиковый ток: 15 А
- Прошивка ESC: Bluejay V0.19 (48 кГц)
- Таргет прошивки регулятора: Z_H_30_48KHz
- Поддерживаемые протоколы: DShot300, DShot600
Видеопередатчик
- Частотный диапазон: 5,8 ГГц, 48 каналов (включая сетку Raceband)
- Выходная мощность: PIT / 10 / 25 / 100 / 400 мВт
- Прошивка: OpenVTX
- Протокол управления: SmartAudio 2.1
- Тип модуляции: FM
- Разъём антенны: U.FL (IPEX1)
- Диапазон рабочих температур: от -10 °C до +80 °C
Приёмник
- Тип: последовательный ELRS 2,4 ГГц (подключение по UART)
- Антенна: эмалированный провод длиной 31 мм
- Таргет прошивки: HappyModel EP1/EP2 2.4GHz RX
- Выходная мощность телеметрии: < 12 дБм
- Совместимость: передающие модули ExpressLRS версии 3.x.x
- Версия предустановленной прошивки ELRS: 3.0.1
- Обновление ПО: поддерживается беспроводная прошивка по Wi-Fi

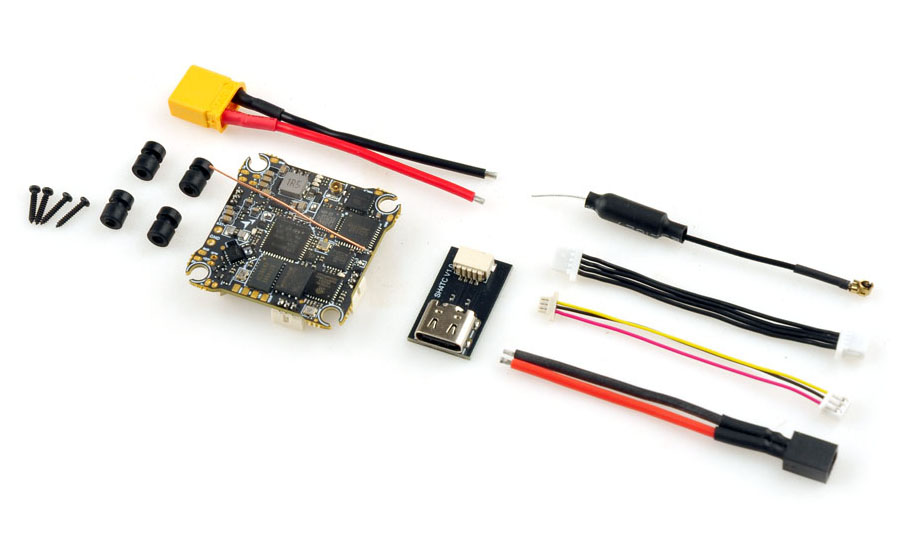

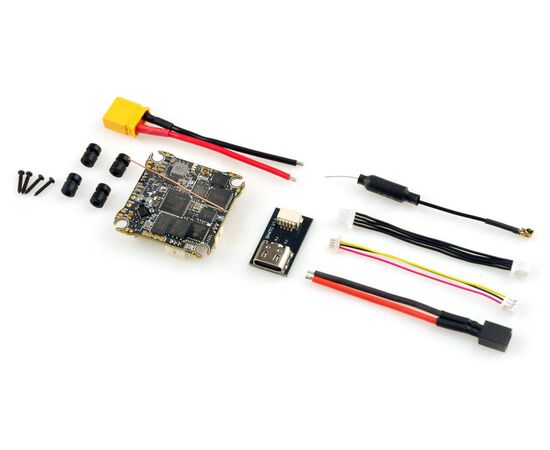

Комплектация
- 1 × Полётный контроллер Happymodel X14 ELRS 5 в 1 AIO

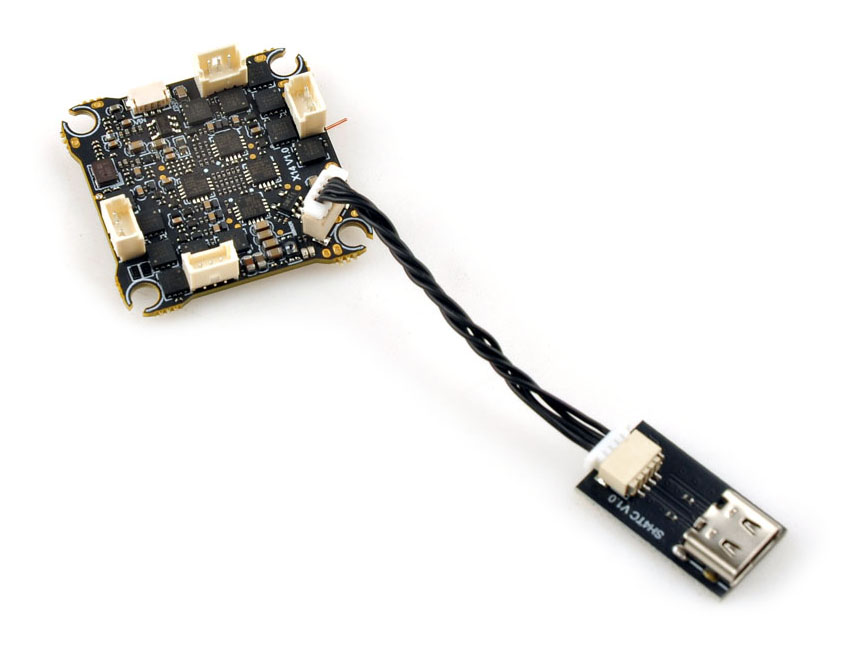

- 1 × Плата внешнего USB-адаптера со шлейфом
- 1 × Силовой кабель питания с разъёмом XT30
- 1 × Силовой кабель питания с разъёмом A30

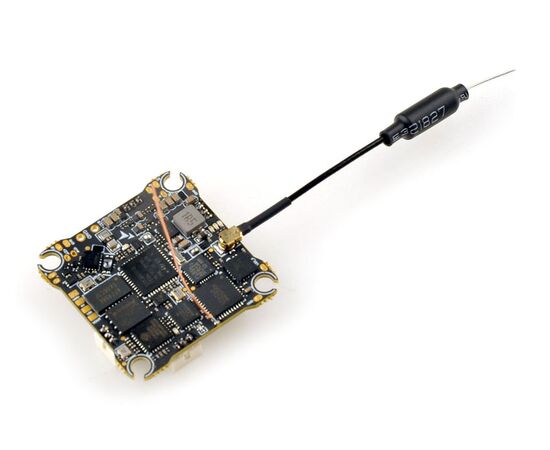

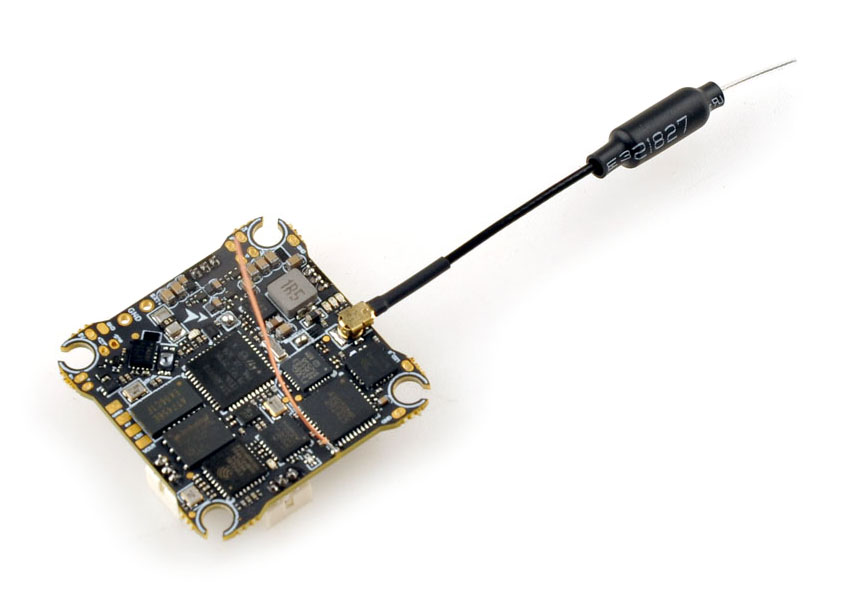

- 1 × Линейная дипольная антенна 5,8 ГГц с разъёмом U.FL (IPEX1)

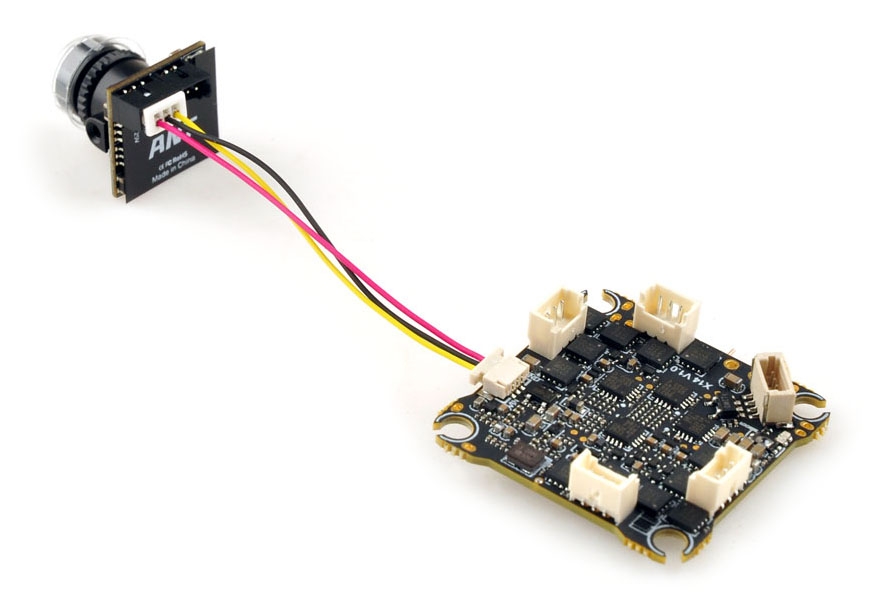

- 1 × Кабель для подключения аналоговой FPV-камеры
- 4 × Антивибрационные демпферы
- 4 × Крепёжные винты
Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
