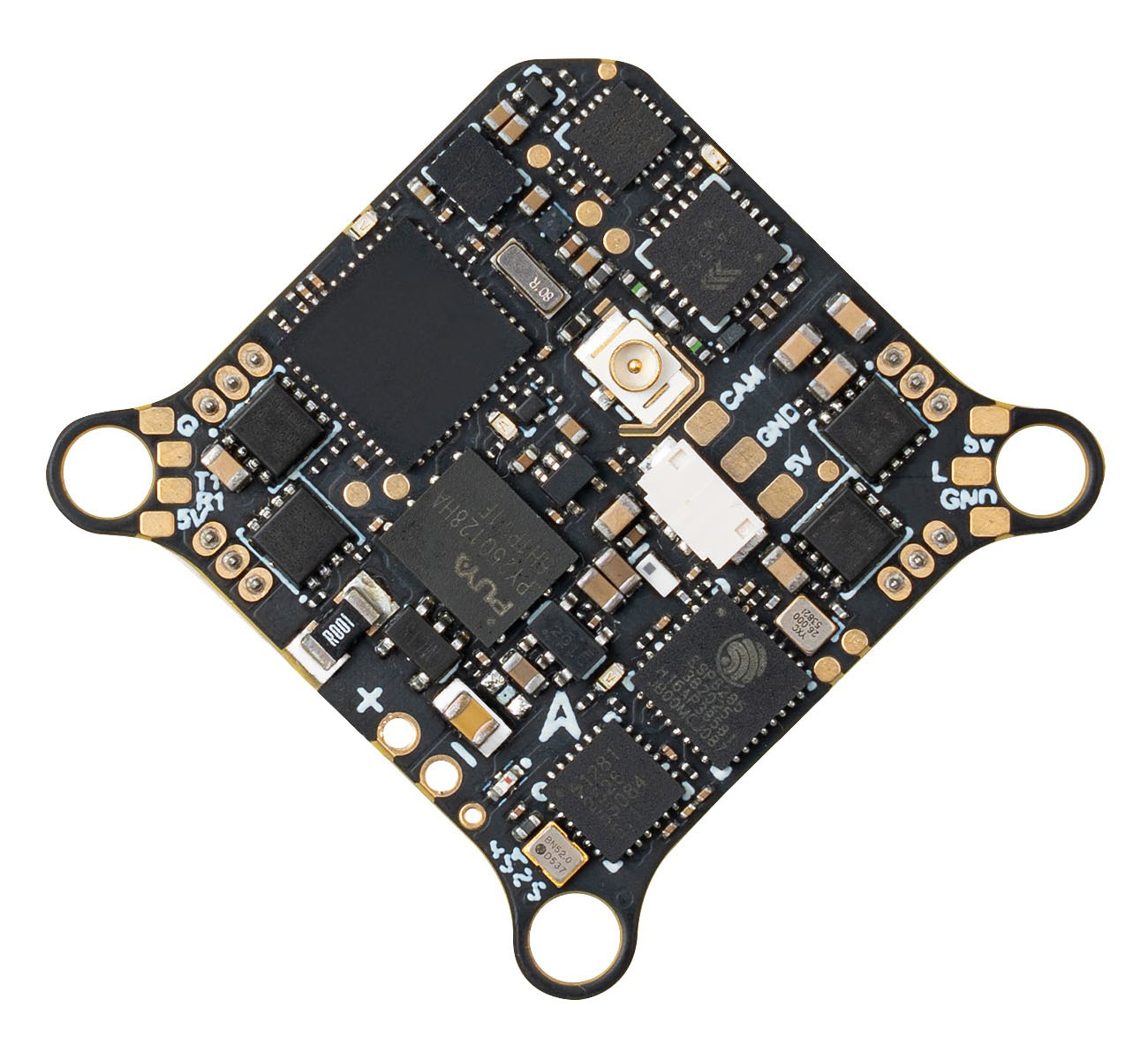

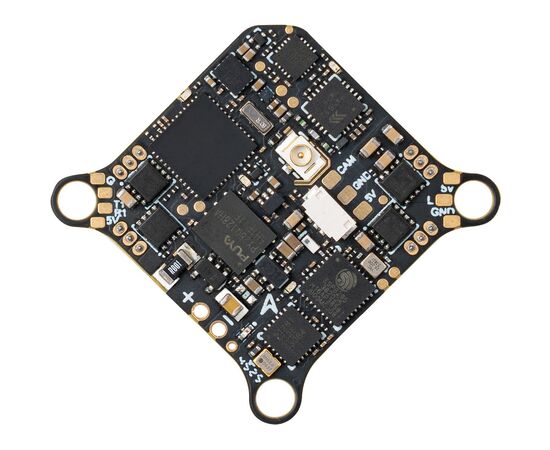

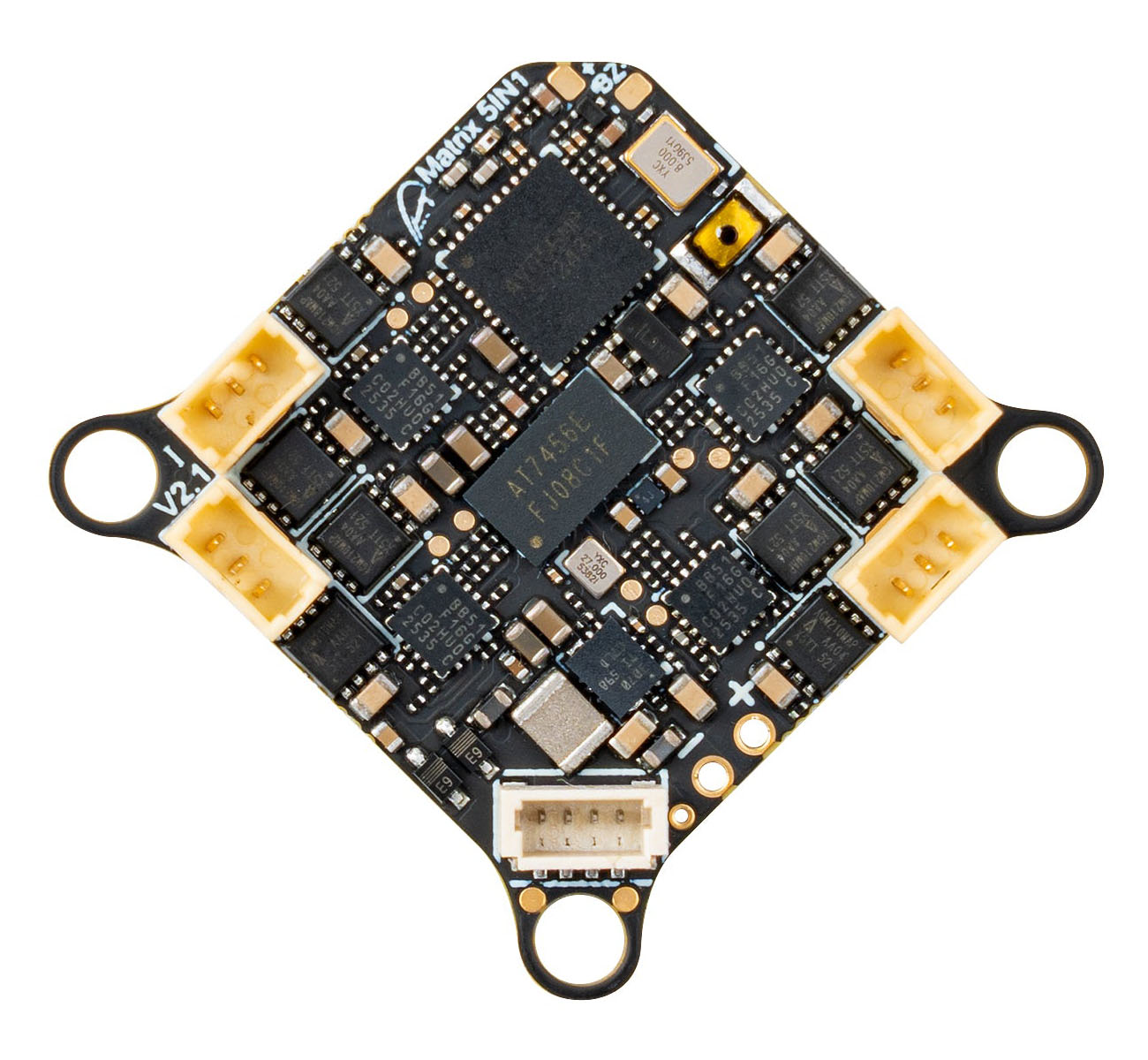

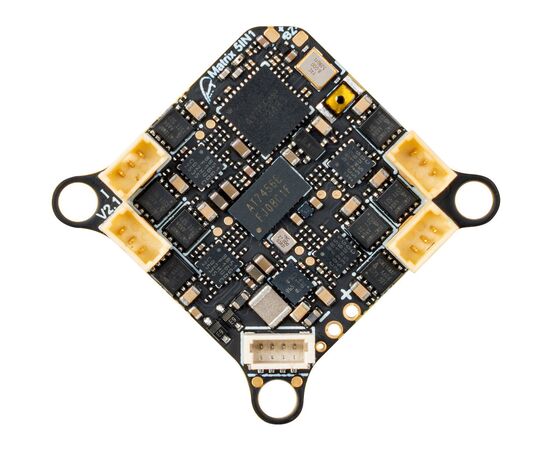

BETAFPV Matrix 1S 5в1 II — ультралёгкая плата формата «всё в одном» для 1S вуп-дронов, объединяющая на одном борту производительный полётный контроллер на чипе G473, мощный регулятор оборотов на 12 А, приёмник Serial ELRS 2,4 ГГц и видеопередатчик мощностью до 400 мВт.

Данная модификация поставляется полностью готовой к установке (без необходимости пайки): на ней уже распаяны разъёмы моторов JST-1.25 и силовой кабель с разъёмом BT2.0.

Характеристики

Полётный контроллер (FC)

• Процессор (MCU): STM32G473CEU6
• Гироскоп: ICM42688P / ICM42622 / BMI270 / LSM6DSK320X
• Память чёрного ящика: 16 МБ
• Датчики: напряжения и тока
• Встроенный BEC: 5 В, до 3 А
• OSD: AT7456E (Betaflight OSD)
• Интерфейсы UART: UART1, UART2 (задействован под VTX), UART3 (под RX), UART4
• Прошивка FC: Betaflight_4.5.3_BETAFPVG473_V2
• Разъём подключения к ПК: SH1.0 (4-контактный)
• Разъёмы моторов: JST-1.25
• Силовой разъём: BT2.0
• Монтажный шаблон: 26 × 26 мм (трёхточечное крепление)
• Толщина печатной платы: 1 мм

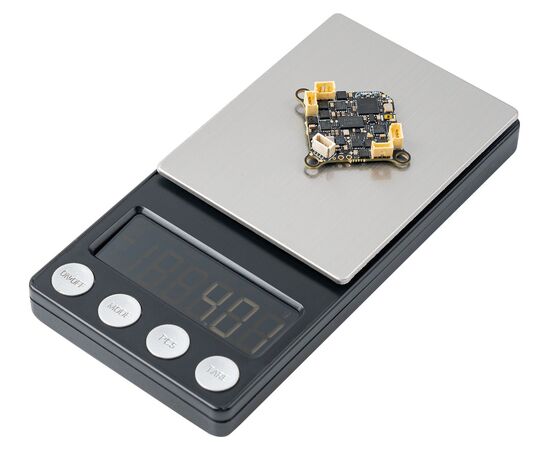

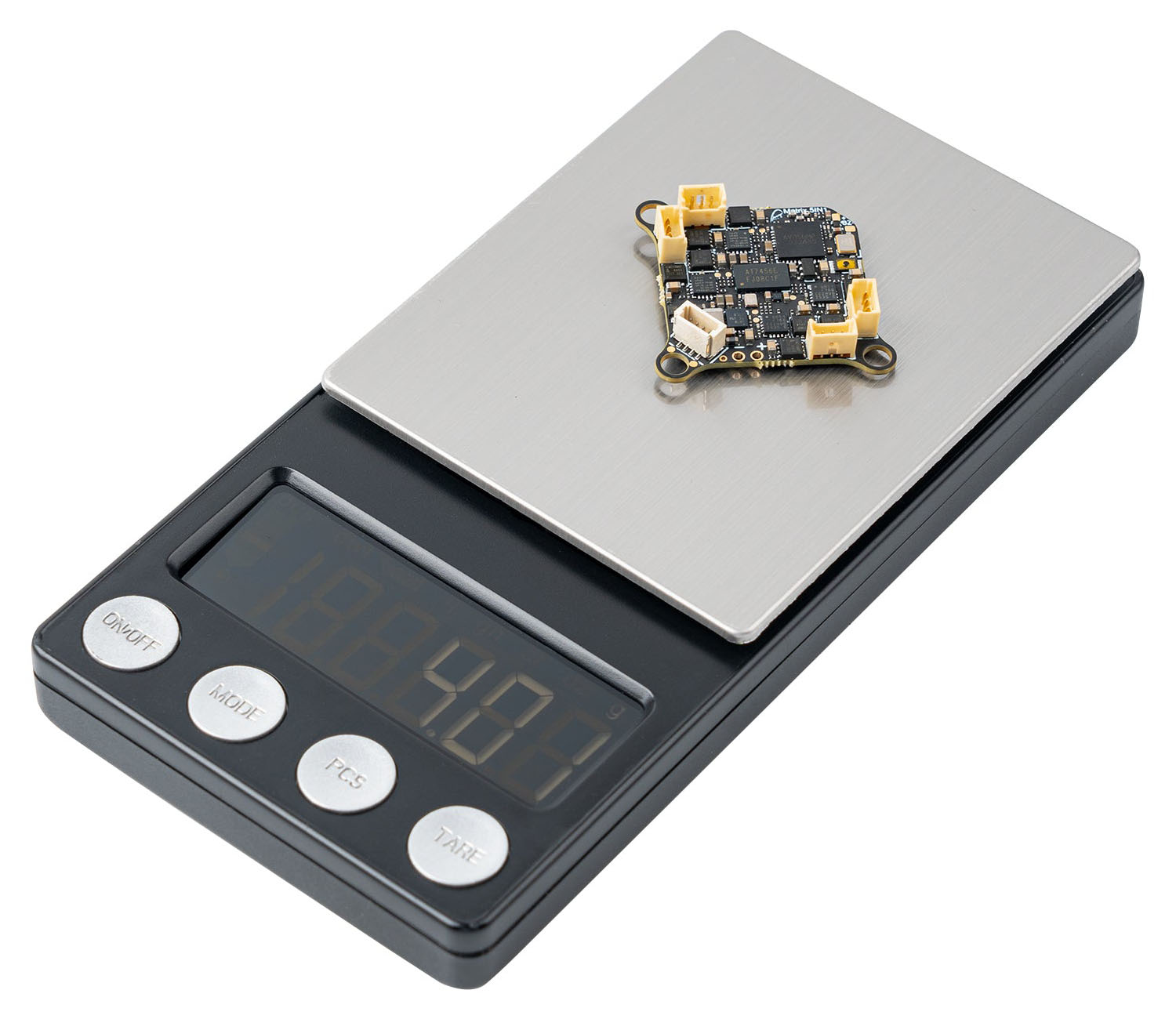

• Вес: 4,1 г (без учёта антенны VTX)

Регулятор оборотов (ESC)

• Входное напряжение: только 1S (LiPo / LiHV)
• Рабочий ток: 12 А постоянный, 18 А пиковый
• Прошивка ESC: A_X_5_96KHz_V0.19.hex (BB51 Bluejay)
• Поддерживаемые протоколы: DShot300, DShot600

Встроенный приёмник (RX)

• Тип приёмника: Serial ExpressLRS 2,4 ГГц
• Версия прошивки: V3.4.3
• Протокол связи: CRSF

Встроенный видеопередатчик (VTX)

• Рабочая частота: 5,8 ГГц, 48 каналов (включая Raceband: 5658–5917 МГц)
• Выходная мощность: PIT / 25 / 100 / 200 / 400 мВт
• Протокол управления: SmartAudio 2.0
• Выходное сопротивление антенного порта: 50 Ом
• Диапазон рабочих температур: от −10 °C до +80 °C

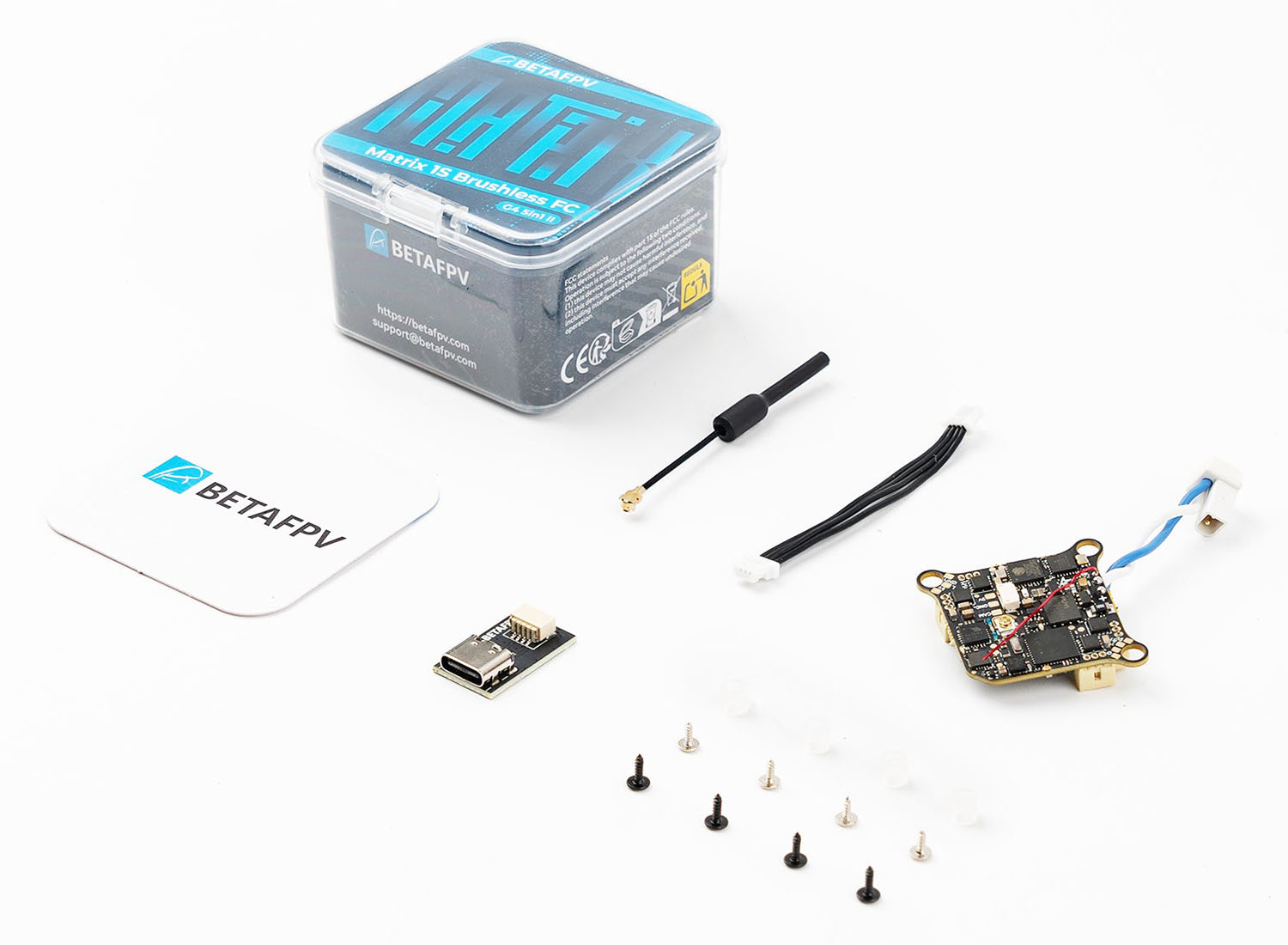

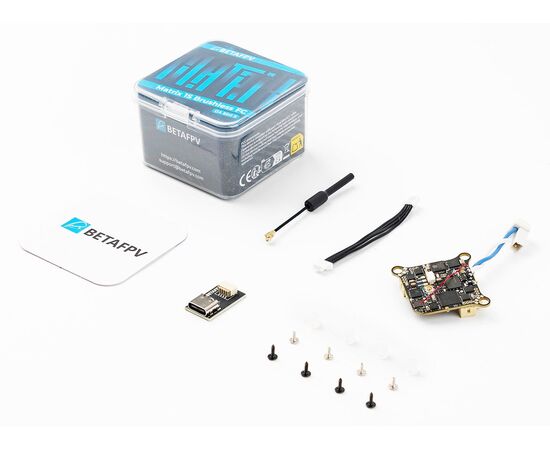

Комплектация

• 1 × Полётный контроллер BETAFPV Matrix 1S 5в1 II
• 1 × Адаптер USB Type-C на SH1.0
• 1 × Четырёхконтактный кабель SH1.0
• 1 × Линейная антенна VTX 5,8 ГГц
• 4 × Саморезы M1,2 × 4 мм
• 4 × Саморезы M1,4 × 5 мм
• 4 × Демпферные втулки
