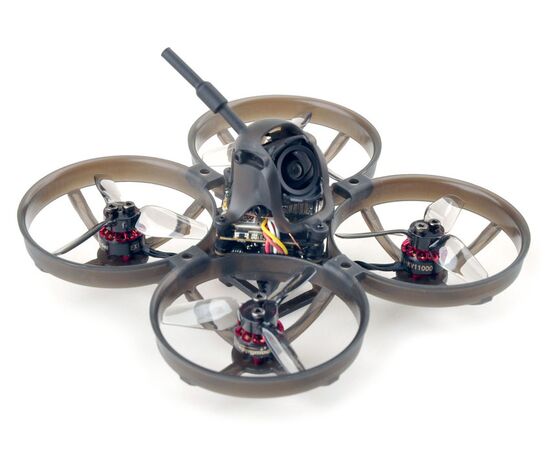

Квадрокоптер Happymodel Mobula8 с O4 Wide Air Unit (ELRS 2,4 ГГц)
Стандартная комплектация FPV-дронов не включает пульт управления, видеошлем, аккумуляторы и зарядное устройство. Их нужно приобретать отдельно, в каталоге собрали прекрасные и подходящие товары.
Подробнее про дроны и компоненты мы рассказываем в справочнике. Поначалу выбор может быть непростым, поэтому помогаем и консультируем — добавляйте интересующие вас товары в корзину и при оформлении заказа в примечаниях оставьте пожелание.
Мы всё проверим и свяжемся с вами.

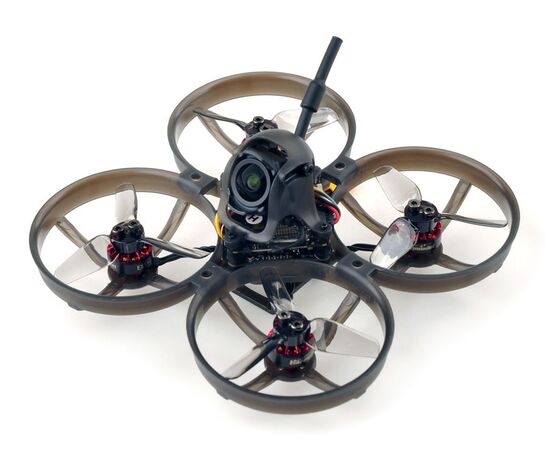

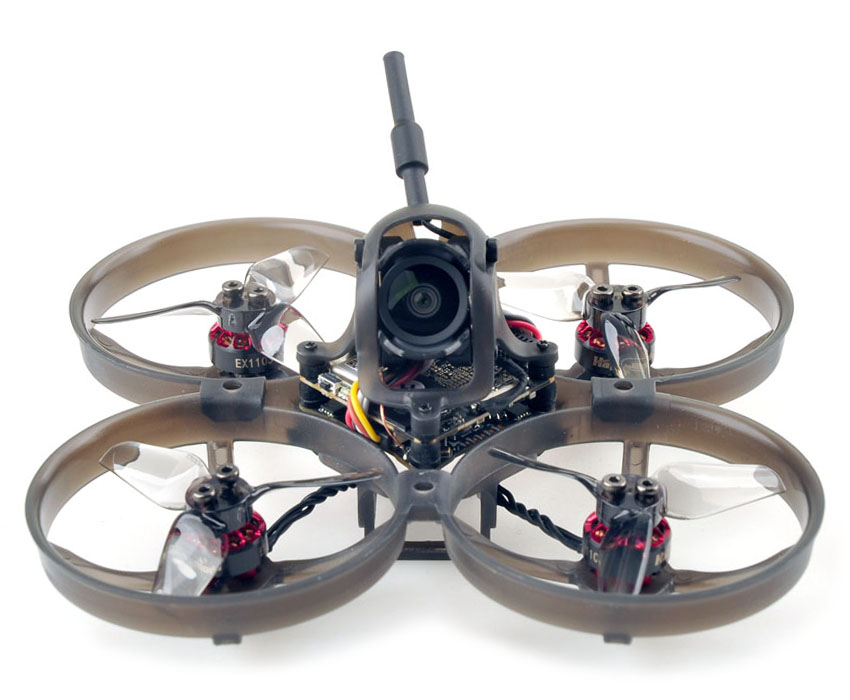

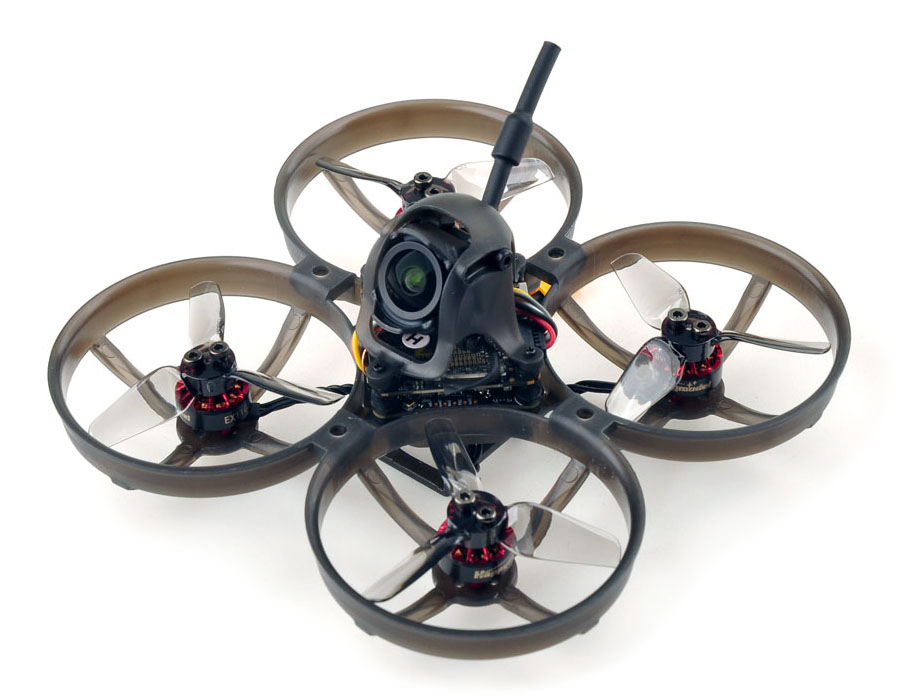

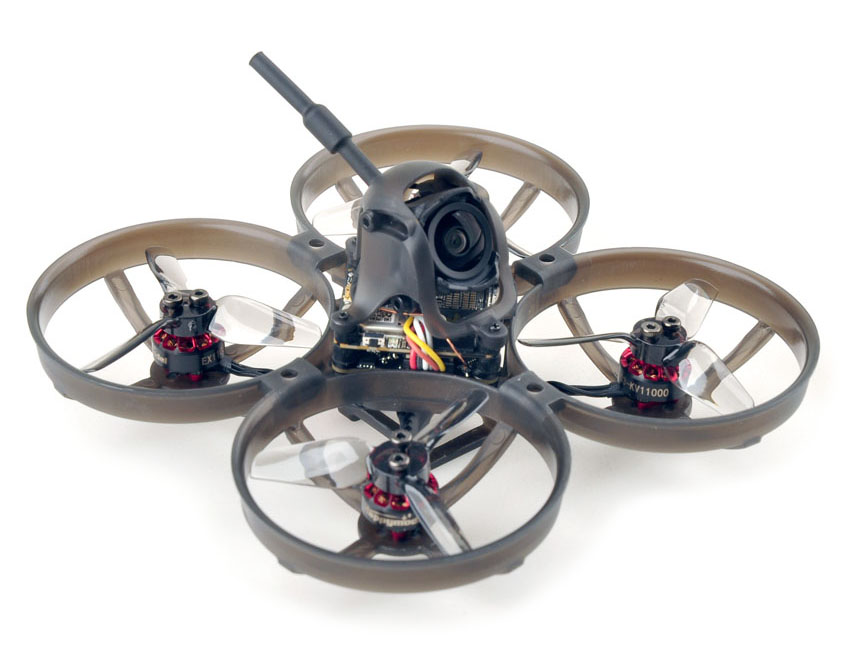

Happymodel Mobula8 O4 Wide — 85-миллиметровый тинивуп, рассчитанный на питание от 2S-аккумуляторов и оснащённый цифровой видеосистемой DJI O4 Wide Air Unit. Модель оборудована камерой с широким углом обзора 159°, а также встроенным приёмником ExpressLRS 2,4 ГГц, обеспечивая манёвренный полёт, стабильную связь и чёткую трансляцию HD-видео.
Характеристики
Основные параметры
- Размер рамы: 85 мм
- Габариты: 120 × 120 × 58 мм

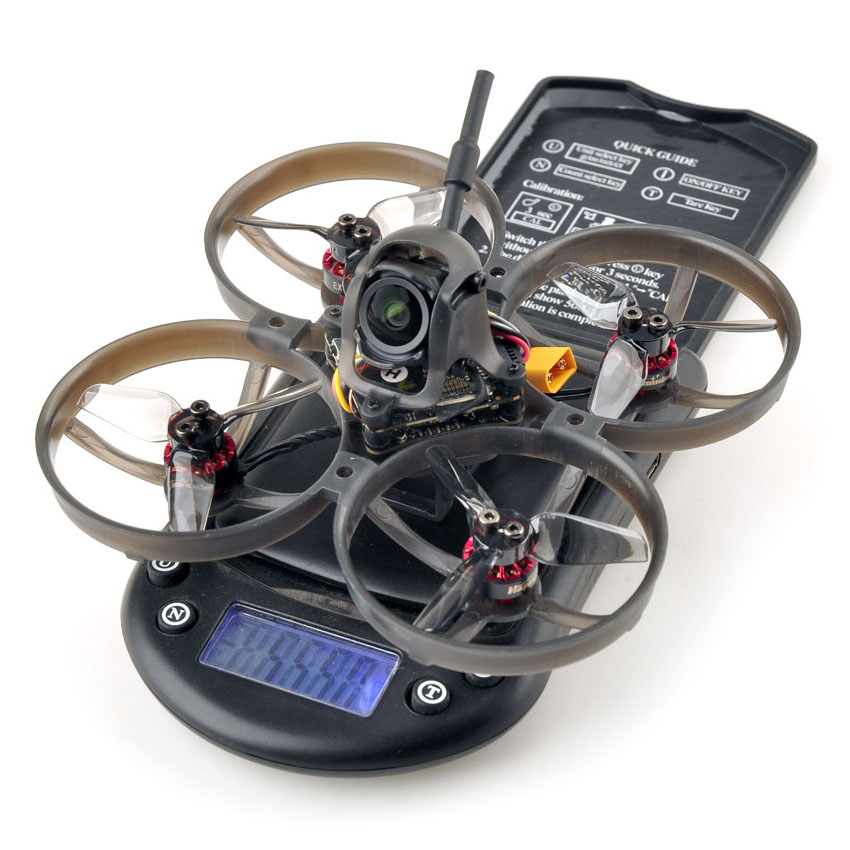

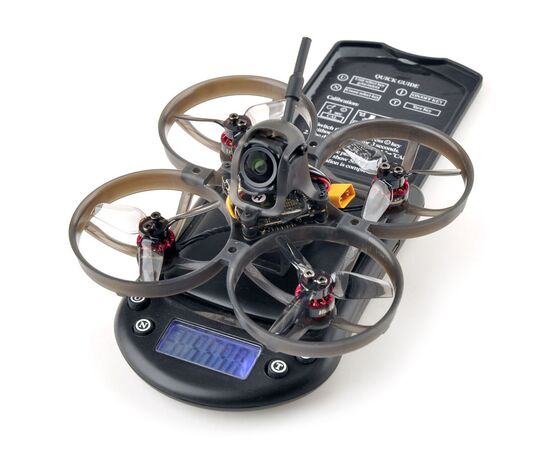

- Вес (без аккумулятора): 55 г
- Рекомендуемый аккумулятор: 2S LiPo 550 мАч
Полётный контроллер (CrazyF405HD ELRS)
- Процессор: STM32F405RGT6 (168 МГц, 1 МБ Flash)
- Гироскоп и акселерометр: BMI270 (подключение по SPI)
- Барометр: встроенный BMP280 (в конфигураторе Betaflight определяется как BARO_DPS310)
- Чёрный ящик: 8 МБ
- Монтажная схема: 25,5 × 25,5 мм
- Питание: 1–2S LiPo (постоянный ток 2,9–8,7 В)
- Датчики: встроенный датчик тока и напряжения
- Таргет прошивки: CRAZYBEEF405
Регулятор оборотов (встроенный 4 в 1)
- Рабочий ток: постоянный 12 А на канал, пиковый 15 А (до 3 сек)
- Питание: 1–2S LiPo / LiHV
- Поддержка прошивок: BLHeli_S / Bluejay
- Заводская прошивка: Bluejay ESC V0.19 (таргет Z-H-30)
- Протокол по умолчанию: DSHOT300
Приёмник (встроенный UART ExpressLRS 2,4 ГГц)
- Рабочая частота: 2,4 ГГц
- Частота обновления пакетов: 25 / 50 / 150 / 250 / 500 Гц
- Антенна: эмалированный медный провод длиной 31 мм
- Мощность телеметрии: < 12 дБм
- Прошивка по умолчанию: ExpressLRS V3.0.1 (таргет: HappyModel EP 2400 RX)
Моторы
- Модель: EX1103 KV11000
- Конфигурация: 9N12P
- Диаметр статора: 11 мм
- Длина статора: 3 мм
- Диаметр вала: 1,5 мм
- Размеры: Ø13,5 × 15,5 мм
- Вес: 3,8 г
- Питание: 1–2S LiPo
Пропеллеры
- Модель: Gemfan Hurricane 2023 трёхлопастные
- Материал: поликарбонат
- Шаг: 2,3 дюйма
- Диаметр пропеллера: 52,17 мм
- Толщина ступицы: 5 мм
- Вал: 1,5 мм
- Вес: 0,88 г / шт.
Цифровая система (DJI O4 Wide Air Unit)
- Вес модуля с камерой: около 13,3 г
- Размеры передающего модуля: 30 × 30 × 6 мм
- Размеры камеры: 20,5 × 20,5 × 14 мм
- Длина кабеля камеры: 50 мм
- Длина коаксиального кабеля: 50 мм
- Длина кабеля «3-в-1»: 50 мм
- Рабочие частоты: 5,170–5,250 ГГц; 5,725–5,850 ГГц
- Мощность передатчика (EIRP):
- 5,1 ГГц: < 23 дБм (CE)
- 5,8 ГГц: < 30 дБм (FCC), < 14 дБм (CE), < 30 дБм (SRRC)
- Качество трансляции: 1080p при 30 / 50 / 60 / 100 кадр/с

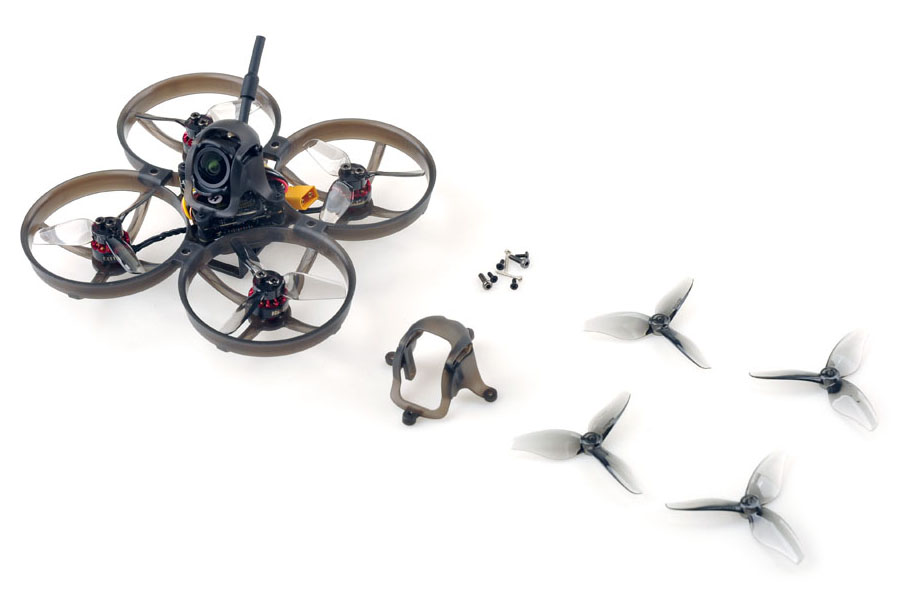

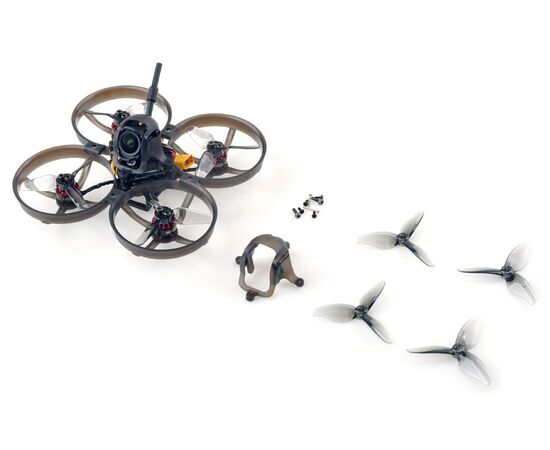

Комплектация
- 1 × Квадрокоптер Happymodel Mobula8 O4 Wide
- 2 × Запасные трёхлопастные пропеллеры Gemfan Hurricane 2023 (CW)
- 2 × Запасные трёхлопастные пропеллеры Gemfan Hurricane 2023 (CCW)
- 1 × Канопа с регулируемым углом наклона
- 1 × Отвёртка
Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
Отзывы не найдены
- Цифровая система DJI O4
- 1S
- 2S
- ELRS 2,4 ГГц
- XT30
- TINY WHOOP
Установка пропеллеров
На подавляющем большинстве современных FPV дронов пропеллеры устанавливаются по схеме «от камеры» (англ. "props out"):
Обязательно сверьтесь с инструкцией к вашему дрону. Есть шанс, что у него по умолчанию традиционная схема («к камере»).
В случае, когда инструкции нет, установите пропеллеры по схеме «от камеры». Если при подаче газа дрон не взлетает, поменяйте пропеллеры местами — передний правый с передним левым, задний правый с задним левым.
Аккумулятор
Проверьте напряжение аккумулятора под нагрузкой (во время полёта) с помощью тестера или вольтметра. Если напряжение падает слишком быстро, возможно, аккумулятор изношен или неисправен — рассмотрите его замену.
Во время полёта следите за напряжением аккумулятора, приземляйтесь до достижения минимального допустимого уровня. Мы рекомендуем ориентироваться на порог в 3,5 В на ячейку:
- для 2S — 7 В
- для 3S — 10,5 В
- для 4S — 14 В
и т.д.
В настройках прошивки дрона можно задать различные действия при низком напряжении аккумулятора, например, предупредительные сигналы, мигание светодиодов или активацию режима возврата домой.
После приземления напряжение аккумулятора может немного восстановиться, это следует учитывать при оценке его состояния
Состояние дрона
Убедитесь, что все соединения плотные и надёжные (аккумулятор, разъёмы, контакты на плате). Проверьте наличие коррозии или повреждений на контактах. При необходимости, пропаяйте соединения и замените неисправные компоненты.
